Elektrozaczepy przeciwpożarowe z serii XSHD posiadają certyfikat uprawniający do stosowania we wszystkich rodzajach drzwi dymoszczelnych i przeciwpożarowych o odporności ogniowej EI60 oraz do drzwi stalowych o odporności ogniowej EI120 zgodnie z rozporządzeniem CPR 305/2011 oraz zharmonizowaną normą dla elektrozaczepów 14846.

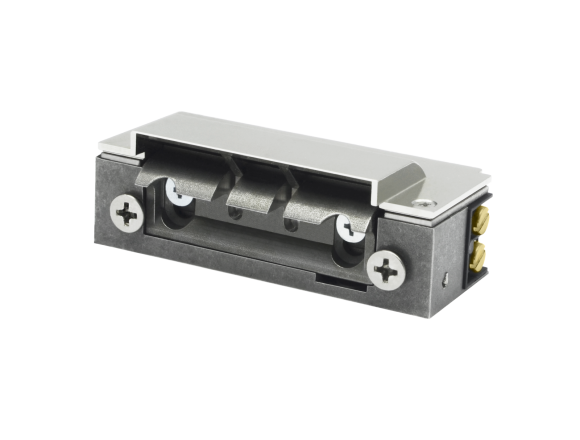

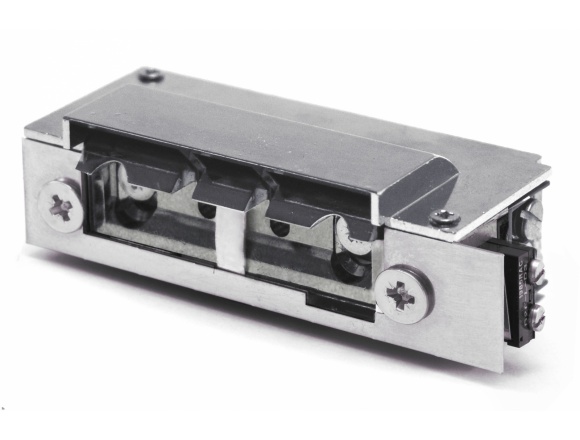

Model XSHD-C posiada zintegrowany wyślizg, który spełnia rolę prowadnicy dla języka zamka klamkowego, co zapobiega uszkodzeniu ościeżnicy i zacinaniu się języka zamka klamkowego. Wyślizg ułatwia montaż, wymaga mniejszego wycięcia w ościeżnicy i sprawia, że elektrozaczep staje się niewidoczny dla użytkowników.


Elektrozaczepy z tej serii posiadają stalowy, radialny zaczep (nie wychodzi poza obrys elektrozamka) z zakresem regulacji 3,5 mm oraz symetryczną obudowę, co również ułatwia i przyspiesza montaż w prawych i lewych drzwiach a także upraszcza proces otworowania ościeżnic do drzwi ppoż.

Cechy charakterystyczne:

  • do każdego rodzaju drzwi przeciwpożarowych o klasyfikacji EI60, do drzwi stalowych o klasyfikacji EI120
  • wbudowany wyślizg
  • typ pracy NC (normalnie zamknięty) lub NO (rewersyjny)
  • symetryczna budowa i radialny zaczep

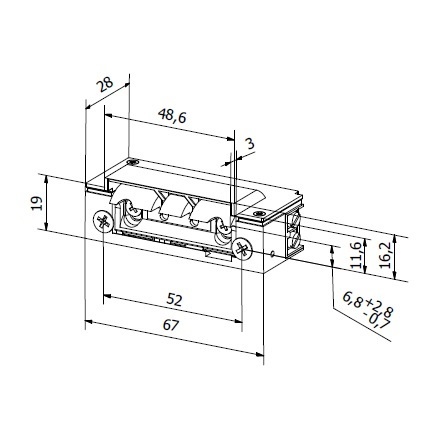

  • wymiary: szerokość 19 (23,5) mm, wysokość  67 mm, głębokość 28 mm,

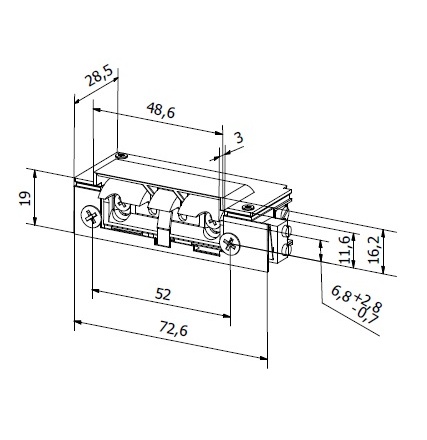

    w wersji z monitoringiem: 19 (23,5) mm x 72,6 mm x 28,5 mm
  • wytrzymałość mechaniczna – nacisk 3500 N (350 kg)
  • wytrzymałość mechaniczna – cykle otwierania 200.000
  • do drzwi lewych i prawych
  • regulowany zaczep w zakresie 3,5 mm

Dostępne modele:

  • standardowy (U)
  • rewersyjny (R - montaż na zamku dodatkowym)
  • niskoprądowy (N)
  • z monitoringiem (M)
  • z warystorem (V)



12-24 AC/DC

12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

XSHD00U-C

XSHD12U-C

XSHD12N-C

XSHD12R-C

XSHD24U-C

XSHD24N-C

XSHD24R-C

Tolerancja napięcia (V)

AC 10-26

DC 10-26

10-14

10-14

10-14

21-26

20-26

20-26

Oporność (Ohm)

43

17,6

60

60

60

230

230

Pobór prądu AC (mA)

12V 185

24V 370

480

-

-

280

-

-

Pobór prądu DC (mA)

12V 280

24V 520

680

200

200

400

100

100

Praca ciągła pod prądem (100%ED)

tak, przy 12V DC

nie

nie

tak

nie

nie

tak

Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    06V 12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
XSHD00U-C niskoprądowy, do pracy ciągłej przy 12V DC               Symetryczna do wąskich profili Regulowany, radialny
XSHD00UV-C niskoprądowy, do pracy ciągłej przy 12V DC             Symetryczna do wąskich profili Regulowany, radialny
XSHD00UM-C niskoprądowy, do pracy ciągłej przy 12V DC             Symetryczna do wąskich profili Regulowany, radialny
XSHD00UMV-C niskoprądowy, do pracy ciągłej przy 12V DC           Symetryczna do wąskich profili Regulowany, radialny
XSHD12U-C standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XSHD12N-C niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12NV-C niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12R-C rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12RV-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24U-C standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XSHD24N-C niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24NV-C niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24R-C rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24RV-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12UM-C standard               Symetryczna do wąskich profili Regulowany, radialny
XSHD12UMV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XSHD12NM-C niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12NMV-C niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XSHD12RM-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12RMV-C rewersyjny               Symetryczna do wąskich profili Regulowany, radialny
XSHD24UM-C standard               Symetryczna do wąskich profili Regulowany, radialny

Wyjaśnienie funkcji

niskoprądowy, do pracy ciągłej przy 12V DC
Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1

  85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6             250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-P7             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1             150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K4               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K6               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K8               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-C1             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3             200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4             250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1               200 x 24 x 1,5  XS, XS-CF, XSHD
OK-U2               200 x 24 x 1,5  XS, XS-C, XSHD
