Hartte seria XSHD

Hartte seria XSHD
Pobierz kartę produktu

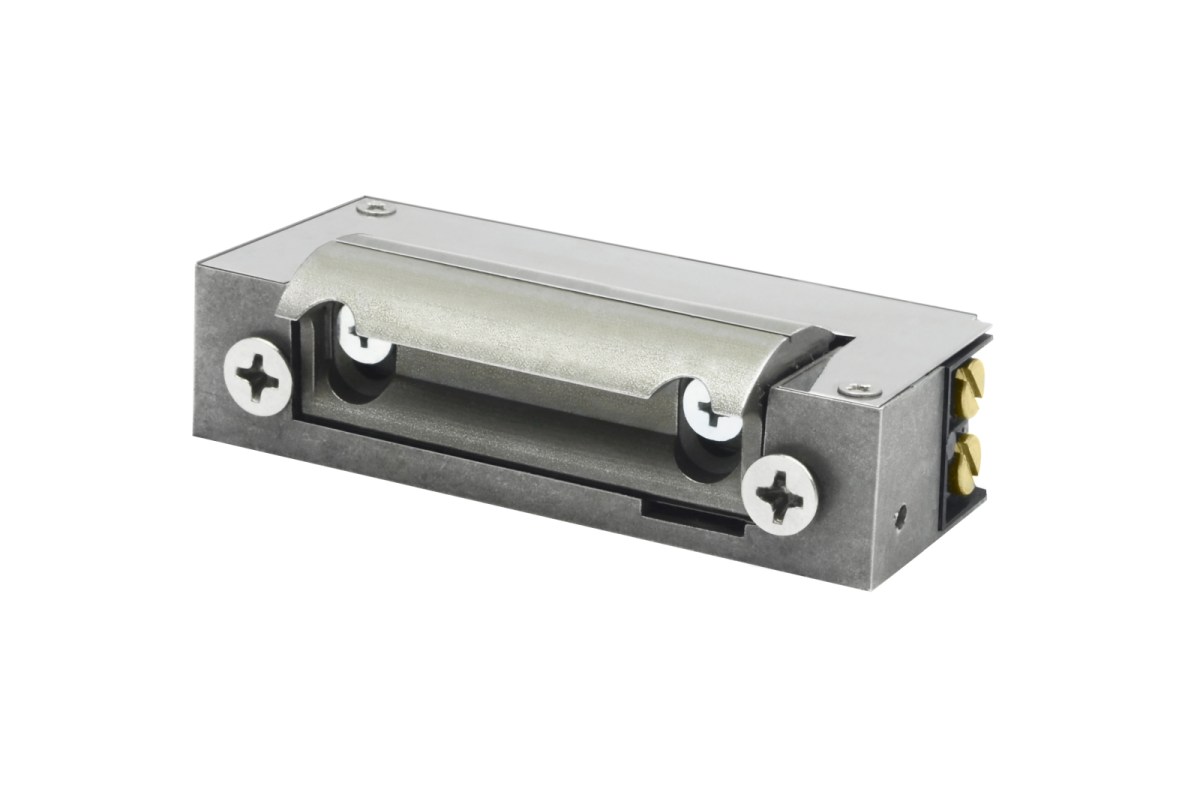

Elektrozaczepy przeciwpożarowe z serii XSHD posiadają certyfikat uprawniający do stosowania we wszystkich rodzajach drzwi dymoszczelnych i przeciwpożarowych o odporności ogniowej EI60 oraz do drzwi stalowych o odporności ogniowej EI120 zgodnie z rozporządzeniem CPR 305/2011 oraz zharmonizowaną normą dla elektrozaczepów 14846.

Wąskie przeciwpożarowe elektrozaczepy XSHD posiadają stalowy, radialny zaczep (nie wychodzi poza obrys elektrozamka) z zakresem regulacji 3,5 mm oraz symetryczną obudowę, co ułatwia i przyspiesza montaż w prawych i lewych drzwiach a także upraszcza proces otworowania ościeżnic do drzwi ppoż.

Cechy charakterystyczne:

  • do drzwi przeciwpożarowych o klasyfikacji EI60
  • typ pracy NC (normalnie zamknięty) lub NO (rewersyjny)
  • symetryczna budowa i radialny zaczep

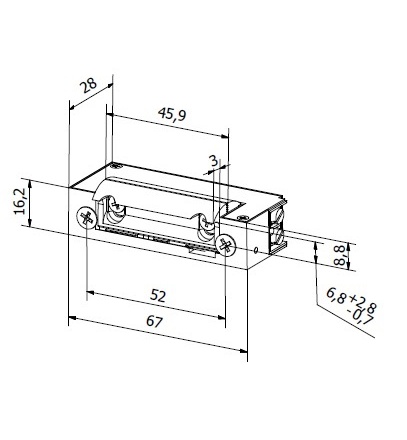

  • wymiary: szerokość 16,2 mm, wysokość  67 mm, głębokość 28 mm,

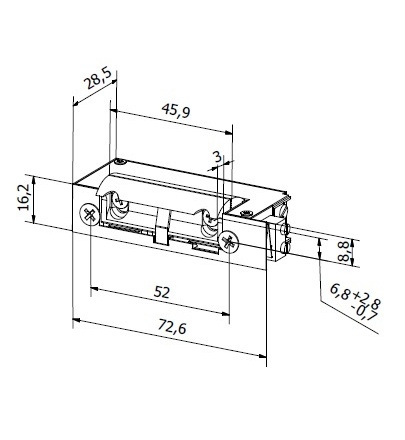

    w wersji z monitoringiem: 16,2 mm x 72,6 mm x 28,5 mm
  • wytrzymałość mechaniczna – nacisk 3500 N (350 kg)
  • wytrzymałość mechaniczna – cykle otwierania 200.000
  • do drzwi lewych i prawych
  • regulowany zaczep w zakresie 3,5 mm

Dostępne modele:

  • standardowy (U)
  • rewersyjny (R - montaż na zamku dodatkowym)
  • niskoprądowy (N)

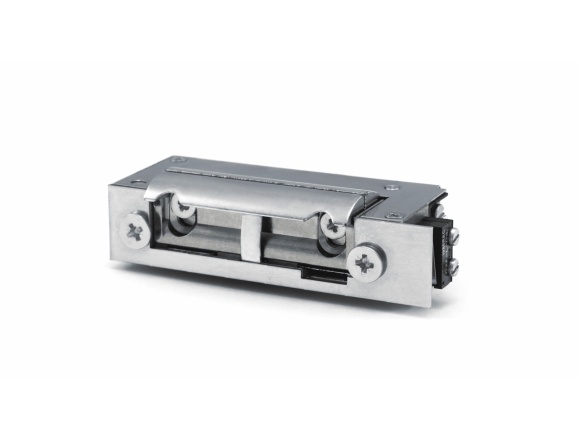

  • z monitoringiem (M)
  • z warystorem (V)



12-24 AC/DC

12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

XSHD00U

XSHD12U

XSHD12N

XSHD12R

XSHD24U

XSHD24N

XSHD24R

Tolerancja napięcia (V)

AC 10-26

DC 10-26

10-14

10-14

10-14

21-26

20-26

20-26

Oporność (Ohm)

46

17,6

60

60

60

230

230

Pobór prądu AC (mA)

12V 185

24V 370

480

-

-

280

-

-

Pobór prądu DC (mA)

12V 280

24V 520

680

200

200

400

100

100

Praca ciągła pod prądem (100%ED)

tak, przy 12V DC

nie

nie

tak

nie

nie

tak

Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    06V 12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
XSHD00U niskoprądowy, do pracy ciągłej przy 12V DC                 Symetryczna do wąskich profili Regulowany, radialny
XSHD00UV niskoprądowy, do pracy ciągłej przy 12V DC               Symetryczna do wąskich profili Regulowany, radialny
XSHD00UM niskoprądowy, do pracy ciągłej przy 12V DC               Symetryczna do wąskich profili Regulowany, radialny
XSHD00UMV niskoprądowy, do pracy ciągłej przy 12V DC             Symetryczna do wąskich profili Regulowany, radialny
XSHD12U standard                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XSHD12NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12R rewersyjny                     Symetryczna do wąskich profili Regulowany, radialny
XSHD12RV rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24U standard                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XSHD24NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24R rewersyjny                     Symetryczna do wąskich profili Regulowany, radialny
XSHD24RV rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XSHD12NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XSHD12RM rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD12RMV rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XSHD24NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XSHD24RM rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XSHD24RMV rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny

Wyjaśnienie funkcji

Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1

  85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6             250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-P7             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1             150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K4               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K6               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K8               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-C1             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3             200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4             250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1               200 x 24 x 1,5  XS, XS-CF, XSHD
OK-U2               200 x 24 x 1,5  XS, XS-C, XSHD
