Elektrozaczepy standardowe vs. wąskie

Elektrozaczepy - wymiary i konstrukcja

W naszej ofercie znajduje się szereg elektrozaczepów, które różnią się wyglądem, materiałem oraz wieloma funkcjami dodatkowymi. Jednym z bardzo ważnych czynników warunkujących prawidłowy wybór elektrozaczepu jest jego rozmiar. Aby móc bezproblemowo zainstalować elektrozaczep w drzwiach, należy wybrać odpowiedni model odpowiadający potrzebom i warunkom.

Wielkość elektrozaczepu, a budowa

Elektrozaczepy mogą posiadać budowę symetryczną lub asymetryczną. Elektrozaczepy asymetryczne posiadają różną odległość od zaczepu do krańców obudowy (seria BIRA EL1 oraz ELP do drzwi ppoż.) i  ze względu na swoją budowę posiadają znacznie większe wymiary.

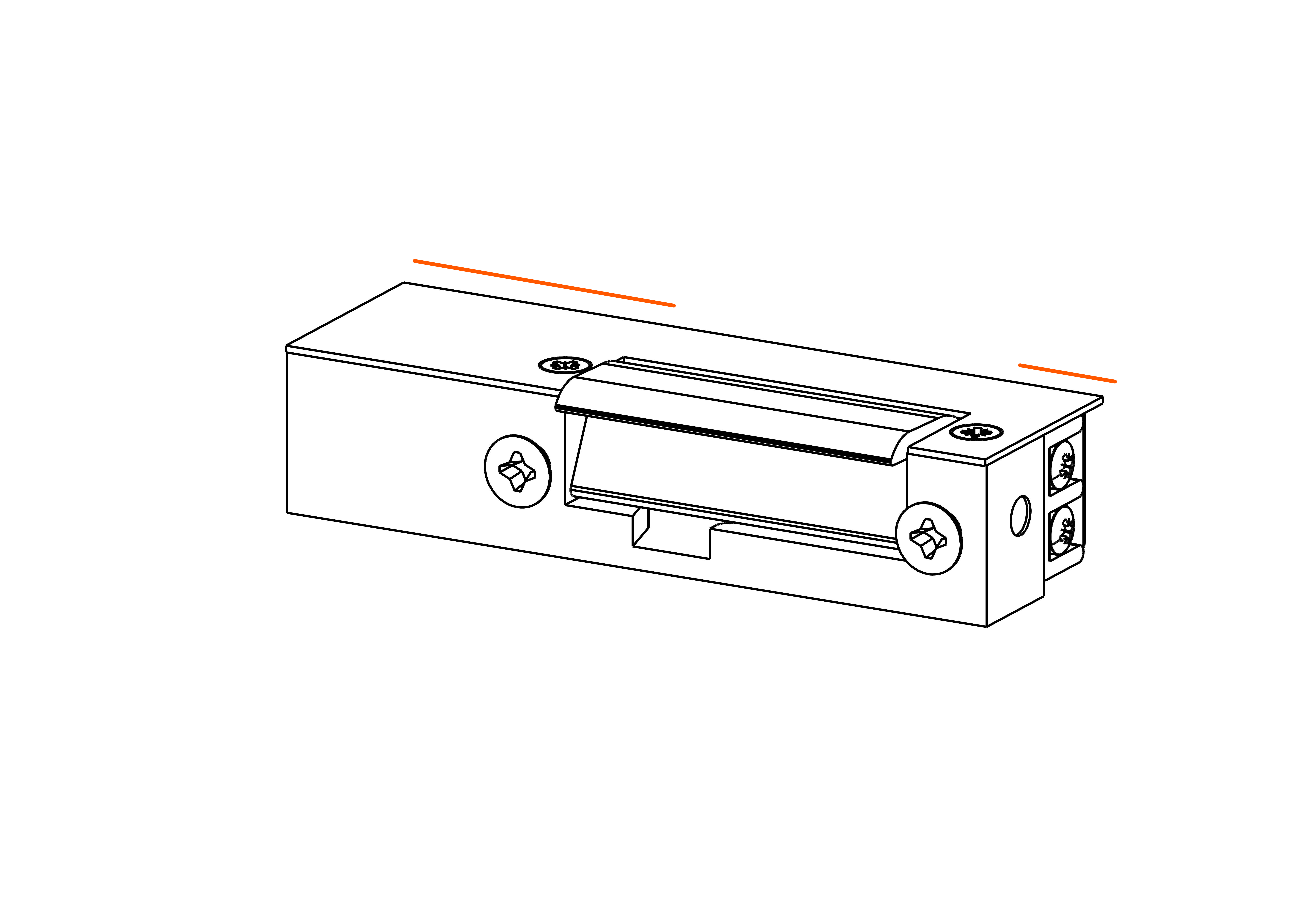

Elektrozaczep EL1 asymetryczny

Są to elektrozaczepy bez regulacji zaczepu, ale za to ze wzmocnioną konstrukcją i stalowym, mocnym, zaczepem. Ze względu na większe wymiary i brak regulacji (jednolity, wzmocniony zaczep bez śrub regulacyjnych) najczęściej wykorzystywane są w klatkach schodowych, furtkach, bramach.

Z drugiej strony są elektrozaczepy symetryczne (seria BIRA ES1, HARTTE S, XS, oraz HARTTE XSHD, SHD, SF do drzwi ppoż), które posiadają znacznie mniejsze wymiary. Umiejscowienie cewki wzdłuż zaczepu umożliwiło stworzenie bardziej kompaktowej konstrukcji, spełniającej wymagania stawiane przez producentów drzwi i instalatorów. Takie rozwiązanie elektrozaczepu o symetrycznej budowie wykorzystywane jest w większości miejsc z kontrolą dostępu lub systemem rejestracji czasu pracy (RCP).

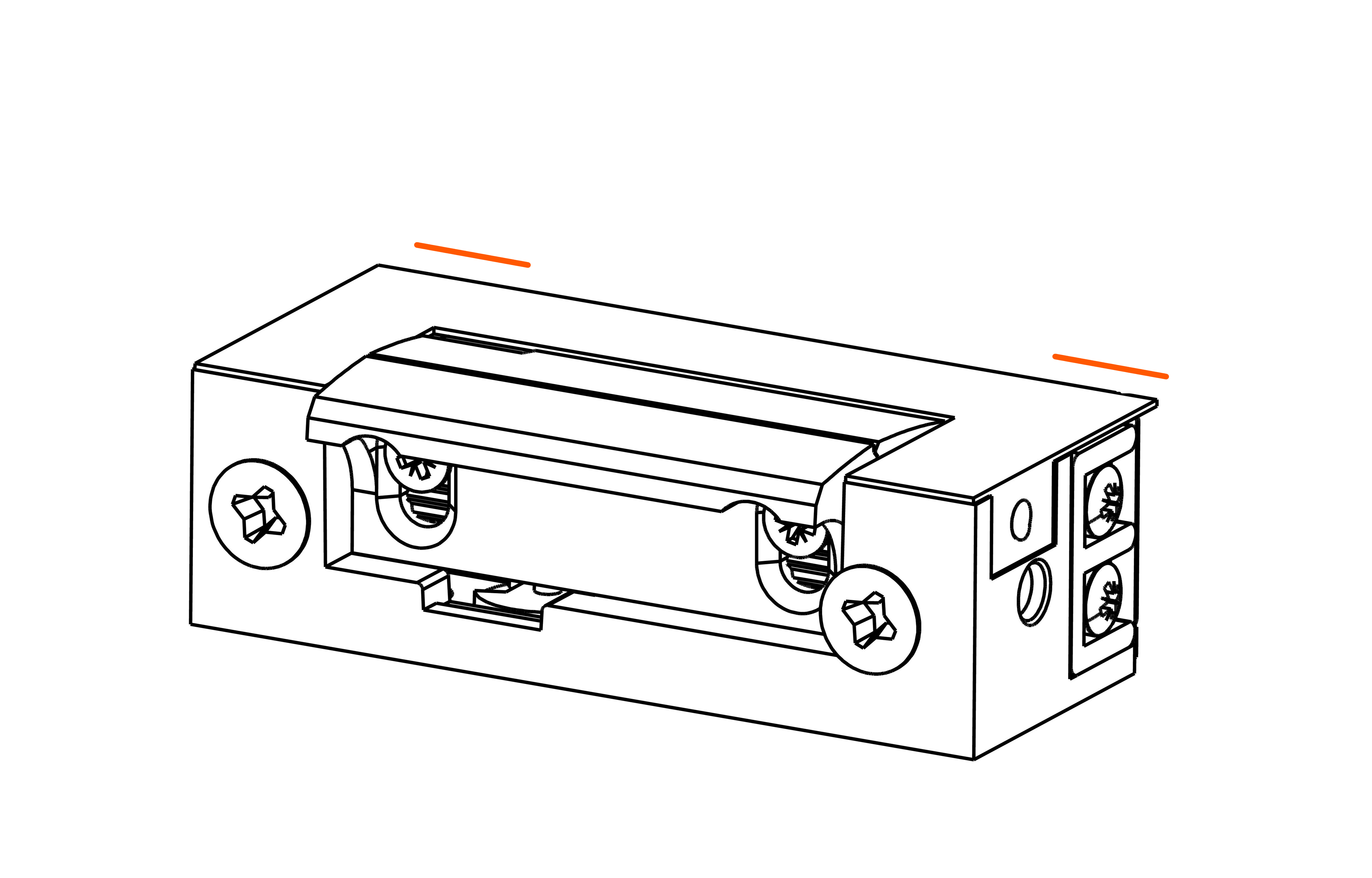

Elektrozaczep ES1 symetryczny

Elektrozaczepy symetryczne – standardowe i wąskie

Elektrozaczepy o symetrycznej konstrukcji, w przeciwieństwie do asymetrycznych, posiadają równą odległość od zapadki do obu krańców obudowy, co znacznie ułatwia montaż – nie wymagają różnego otworowania w drzwiach lewych i prawych.

Standardowo elektrozaczepy symetryczne mają ok. 20mm szerokości.  Jednak odpowiadając na potrzeby dynamicznego rynku, na którym zaczęły pojawiać się coraz węższe ościeżnice, zgodne z aktualnymi wymaganiami, modą i estetyką, wprowadziliśmy do naszego katalogu produktów elektrozaczepy symetryczne wąskie. Modele z serii HARTTE XS oraz XSHD posiadają jedynie 16,2mm, umożliwiając montaż nawet w bardzo wąskich ościeżnicach, w drzwiach aluminiowych, drewnianych i stalowych. Ponadto mają możliwość regulacji oraz radialny zaczep, który wymaga wykonania mniejszego otworu w ościeżnicy niż zaczep wychylny.



O wyborze elektrozaczepu będzie decydować futryna, rodzaj drzwi, umiejscowienie zamka, sposób zamykania a także funkcjonalność, jaką cały system kontroli dostępu ma zapewniać. Dlatego warto zastanowić się jakie elektrozaczepy zastosować, aby zarówno jego montaż jak i późniejsze użytkowanie było niezakłócone.



Który zatem elektrozaczep wybrać?

Wąski, symetryczny elektrozaczep XS będzie odpowiedni:

  • Do ościeżnicy aluminiowej (zarówno w wersji XS z blachą U-kształtną, jak i modele XS-C z wyślizgiem współpracujące z blachą zamkniętą)
  • Do ościeżnicy wąskiej drewnianej, kiedy nie ma miejsca na standardowy elektrozaczep lub gdy chcemy zmniejszyć otwór montażowy, zarówno do drzwi z przylgą (modele XS z blachą kątową) jak i  bezprzylgowych (modele XS-C z wyślizgiem i blachą zaczepową zamkniętą)
  • Do drzwi „prężących” np. o grubszych uszczelkach, drzwi akustycznych (XS-B – wersja ze wzmocnioną sprężyną)
  • Do drzwi stalowych zarówno profilowych jak i płaszczowych (XS z płaskownikiem otwartym i XS-C z blachą płaską, zamkniętą)
  • Do ościeżnicy, w której elektrozaczep jest umiejscowiony w pewnej odległości od krawędzi ościeżnicy (XS-C wersja z wbudowanym wyślizgiem, chroniąca ościeżnicę)



Elektrozaczep symetryczny, uniwersalny S lub wzmocniony ES1 będzie odpowiedni:

  • Do ościeżnicy drewnianej, stalowej, aluminiowej i PCV, której szerokość pozwala na zamontowanie elektrozaczepu o szerokości standardowej 20 mm z wychylnym zaczepem
  • Do drzwi narażonych na odkształcenia podczas użytkowania (ze względu na większy zakres regulacji zaczepu)



Elektrozaczep asymetryczny EL1 będzie odpowiedni:

  • Do zamknięć o wyższych wymaganiach wytrzymałościowych np. w drzwiach na klatkach schodowych, furtkach, bramach
  • Do drzwi i furtek, gdzie chcemy zminimalizować ryzyko ingerencji w elektrozaczep (brak śrub regulacyjnych w zaczepie)


Pamiętaj, żeby przy zakupie elektrozaczepu dobrać odpowiednią blachę montażową, która dobrze dobrana współpracuje z elektrozaczepem, zapewniając prawidłową pracę, bezpieczeństwo użytkowania i estetykę. O doborze odpowiedniej blachy montażowej do elektrozaczepu możesz przeczytac tu link.

Zapraszamy również do kontaktu z nami, chętnie podpowiemy i dobierzemy rozwiązanie, które spełni potrzeby i oczekiwania.



:
