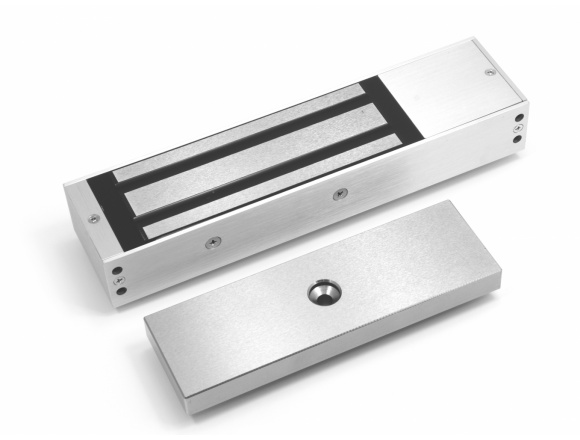

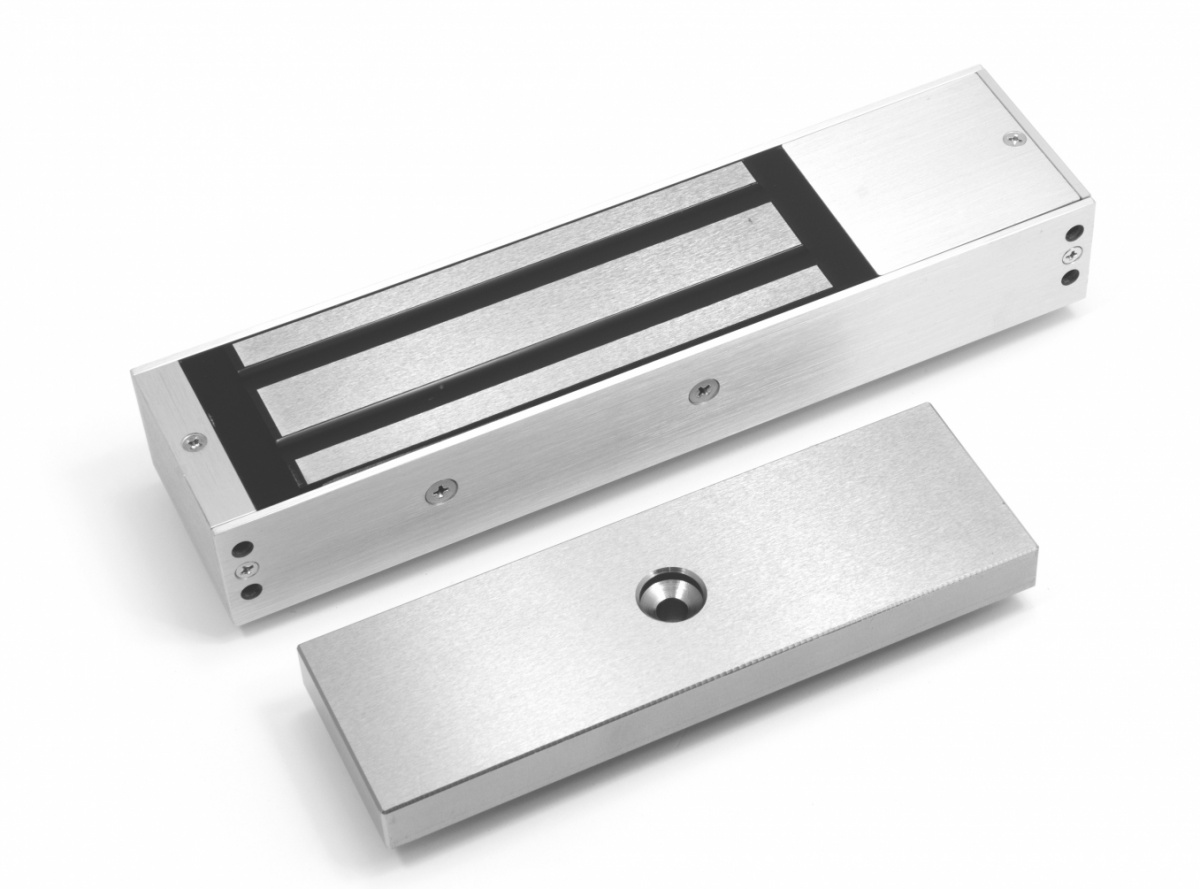

Hartte serie MG500

Hartte serie MG500
Download product card

Die Türmagnete der Serie MG500 sind wegen ihrer hohen Haltekraft für Zutrittskontrollsysteme mit einem hohen Maß am Sicherheitsbedarf empfohlen. Sie weisen keinen Restmagnetismus auf, wodurch sich die Tür sofort nach der Unterbrechung der Stromversorgung zum Türmagneten öffnen lässt. Auf der Platte gibt es auch keinen sog. „Push-Out-Knopf“, der manchmal den Türmagnet zerstört und seine Haltekraft reduziert.

Charakteristik:

  • Betriebsweise Ruhestrom (normal geöffnet)
  • Haltekraft 5300 N (530kg)
  • kein Restmagnetismus
  • Ausführungen für Aufschraubmontage
  • Ausgleichsdiode bei Überspannungen integriert
  • korrosionsbeständig



Index

MG500.S

MG500.SL

MG500.SCL

MG500.2S

Haltekraft (N)

5300

5300

5300

2x5300

Betriebsnennspannung (V)

12/24 VDV

12/24 VDV

12/24 VDV

12/24 VDV

Nennstromaufnahme (mA)

500/250

500/250

500/250

2x500/250

Abmessungen (mm)

268x73x40

268x73x40

268x73x40

268x73x40

Gewicht (kg)

4,0

4,0

4,0

9,0

Verriegelungsüberwachung

nein

ja(LED)

ja(LED)

nein

Zustandsmeldung
Tür

nein

nein

ja(chip)

nein

Montage

Aufschraubmontage

Aufschraubmontage

Aufschraubmontage

Aufschraubmontage

Index Betriebsnennspannung Arbeitsmodus Haltekraft Funkcje Montaż
  12/24V DC Ruhestrom 530kg Monitoring zamknięcia Monitoring stanu drzwi Varistor Wasserfestigkeit Aufschraubmontage Einbaumontage
MG500.S
MG500.SL
MG500.SLC
MG500.2S

Montagewinkel L-förmig

Zur Befestigung für nach außen öffnende Türen:

  • MG300.L für Modelle MG300.300S, MG300.300SL
  • MG500.L für alle Modelle Reihe MG500
amlbx

Montagewinkel ZL-förmig

Zur Befestigung für nach innen öffnende Türen:

  • MG300.ZL1 für Modelle MG300.300S, MG300.300SL,
  • MG300.ZL2 für Modelle MG300.180SR, MG300.180MR
  • MG500.ZL für alle Modelle Reihe MG500
  • MSS.ZL für Modelle MSS.750SSR, MSS750SFR
amzbx

Elementy montażowe dla drzwi specjalnych

Proponowane elementy montażowe do drzwi specjalnych (technicznych, wzmocnionych):

  • MG300.F1 für Modelle MG300.300S, MG300.300SL
  • MG300.F2 für Modelle MG300.180SR, MG300.180MR
  • MG500 für alle Modelle Reihe MG500
a

Elementy montażowe do drzwi szklanych

Proponowane elementy montażowe do drzwi szklanych o szerokości 8 mm, 10 mm oraz 12 mm (na zamówienie):

  • MG300.B1 für Modelle MG300.300S, MG300.300SL
  • MG300.B2 für Modelle MG300.180SR, MG300.180MR
a
:
