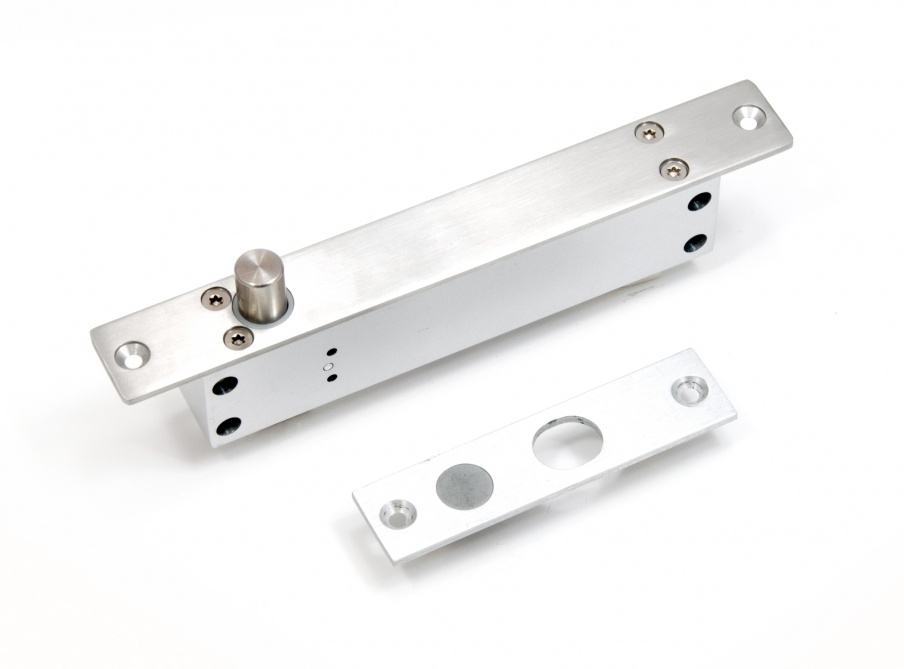

Hartte serie XSBL
Die kompakten Elektro-Riegel der Serie XSBL erleichtern den Einbau in schmalen Türzargen. Sie sind in den Ausführungen für Arbeitsstrom (NC) und für Ruhestrom (NO) erhältlich. Sie sind für die Einsteckmontage in linken oder rechten Türen, sowohl vertikal als auch horizontal (in der oberen Türzarge mit abwärts ausfahrendem Stift) empfohlen. Sie verfügen über einen integrierten Varistor, Rückmeldekontakt, automatische Sperre und einen Schutz gegen Schließen des Riegels in der falschen Position zum Schutz der Tür vor möglichen Beschädigungen.
Charakteristik:
- Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
- Festigkeit gegen Aufbruch 10 000 N (1000 kg)
- Mechanische Beständigkeit Öffnungszyklen 500.000
- für Einbaumontage
- Timer integriert (Verzögerung 0, 3, 6 oder 9 Sek.)
- Ausgleichsdiode bei Überspannungen und Rückmeldekontakt integriert
- Elektro-Riegel aktiviertet in einem Abstand von 8 mm
- Schutz vor Verriegelung die Tür in der falschen Position
|
Index |
XSBL12NMT |
XSBL12RMT |
|||
|---|---|---|---|---|---|
|
Betriebsweise |
Arbeitsstrom |
Ruhestrom |
|||
|
Betriebsnennspannung (V) |
12V DC |
12V DC |
|||
|
Nennstromaufnahme – rozruch (mA) |
960 mA |
960 mA |
|||
|
Nennstromaufnahme- praca (mA) |
130 mA |
130 mA |
|||
|
Abmessungen - Gehäuse mit Schließbleche (mm) |
192 x 25 x 37 mm |
192 x 25 x 37 mm |
|||
|
Abmessungen - Magnetplatte (mm) |
100 x 25 x 3 mm |
100 x 25 x 3 mm |
|||
|
Riegel Abmessungen (mm) |
17 x 12,6 mm (fi 12,6mm) |
17 x 12,6 mm (fi 12,6mm) |
|||
|
Gewicht (kg) |
0,74 kg |
0,74 kg |
|||
|
Rückmeldekontakt |
ja |
ja |
|||
|
LED-Anzeige |
ja |
ja |
|||
|
Timer (Verzögerung 0, 3, 6 oder 9 Sek.) |
ja |
ja |
|||
|
Montage |
Einbaumontage |
Einbaumontage |
|||
| Index |
|
Arbeitsmodus | Zusatzfunktionen | Gehäuse | Montage | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 12 - 24V | AC | DC | Arbeitstrom | Ruhestrom | Rückmeldekontakt | Timer | automatische Sperre | LED-Anzeige | Varistor | ||||||||
| XSBL12RMT | ● | ● | ● | ● | ● | ● | ● | Schmal | Einbaumontage | |||||||||
| XSBL12NMT | ● | ● | ● | ● | ● | ● | ● | Schmal | Einbaumontage | |||||||||
