Hartte serie SBL
Die Elektro-Riegel der Serie SBL bieten ein hohes Maß an Sicherheit und Haltekraft. Ihre Bauweise ermöglicht den Einbau in vertikaler oder horizontaler Lage (bei horizontaler Lage nur nach unten schließend möglich) Alle Elektro-Riegel sind mit Schließüberwachung Rückmeldekontakt und einem integrierten Varistor versehen, um ein Schließen des Riegels in der falschen Position zu verhindern und den Riegel nach 5 Sekunden Inaktivität zu schließen. Sie sind in der Ausführung mit Arbeitsstrom (normal geschlossen) mit Stromausfallentriegelungsfunktion für elektromagnetische Verriegelung erhältlich.
Charakteristik:
- Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
- Festigkeit gegen Aufbruch 8000 N (800 kg) oder 10 000 N (1000 kg)
- Mechanische Beständigkeit Öffnungszyklen 500.000
- Für waagrechte und senkrechte Montage (bei waagrechter Montage nur nach unten schließend möglich)
- Ausgleichsdiode bei Überspannungen und Rückmeldekontakt integriert
- Automatische Verriegelung bei Untätigkeit mehr als 5 Sekunden
- Elektro-Riegel aktiviertet in einem Abstand von 8 mm
- Schutz vor Verriegelung die Tür in der falschen Position
|
Index |

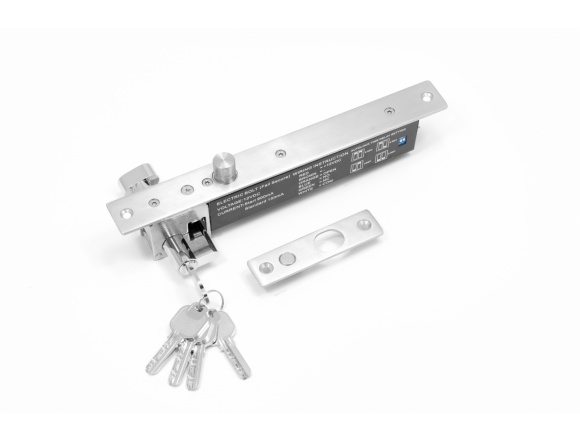

SBL12NMTL |
SBL00RMT |

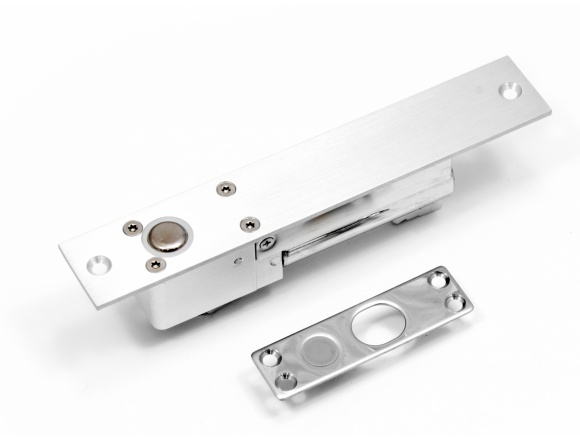

SBL12RM |
||
|---|---|---|---|---|---|
|
Betriebsweise |
Arbeitsstrom |
Ruhestrom |
Ruhestrom |
||
|
Betriebsnennspannung (V) |
12V DC |
12V-24V DC |
12V DC |
||
|
Nennstromaufnahme – rozruch (mA) |
900 mA |
950 mA bei 12V; 750mA bei 24V |
950 mA |
||
|
Nennstromaufnahme- praca (mA) |
150 mA |
150 mA bei 12V; 100mA bei 24V |
100 mA |
||
|

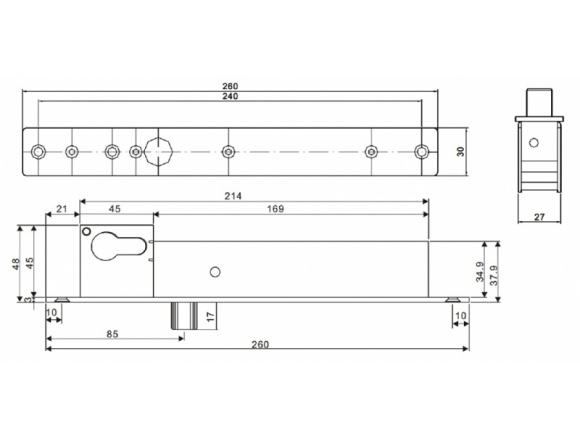

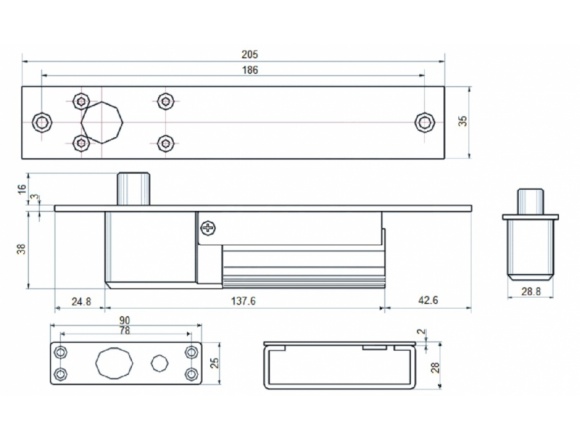

Abmessungen - Gehäuse |
260 x 30 x 48 mm |
205 x 35 x 41 mm |
205 x 35 x 41 mm |
||
|
Abmessungen - Magnetplatte (mm) |
100 x 25 x 3 mm |
90 x 25 x 2 mm |
90 x 25 x 2 mm |
||
|
Riegel Abmessungen (mm) |
16 x 16 mm |
16 x 16 mm |
16 x 16 mm |
||
|
Gewicht (kg) |
1,6 kg |
0,72 kg |
0,72 kg |
||
|
Rückmeldekontakt |
ja |
ja |
ja |
||
|
LED-Anzeige |
nein |
nein |
nein |
||
|
Timer |
ja |
nein |
nein |
||
|
Montage |
Einbaumontage |
Einbaumontage |
Einbaumontage |
||
|
Wkładka do awaryjnego otwierania |
ja |
nein |
nein |
||
| Index | Betriebsnennspannung | Arbeitsmodus | Zusatzfunktionen | Gehäuse | Montage | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12V | 12 - 24V | AC | DC | Arbeitsstrom | Ruhestrom | Rückmeldekontakt | Timer | automatische Sperre | LED-Anzeige | Varistor | |||
| SBL12RM | ● | ● | ● | ● | ● | ● | ● | Standard | Einbaumontage | ||||
| SBL00RMT | ● | ● | ● | ● | ● | ● | ● | Standard | Einbaumontage | ||||
| SBL12NMTL | ● | ● | ● | ● | ● | ● | ● | ● | Standard | Einbaumontage | |||
