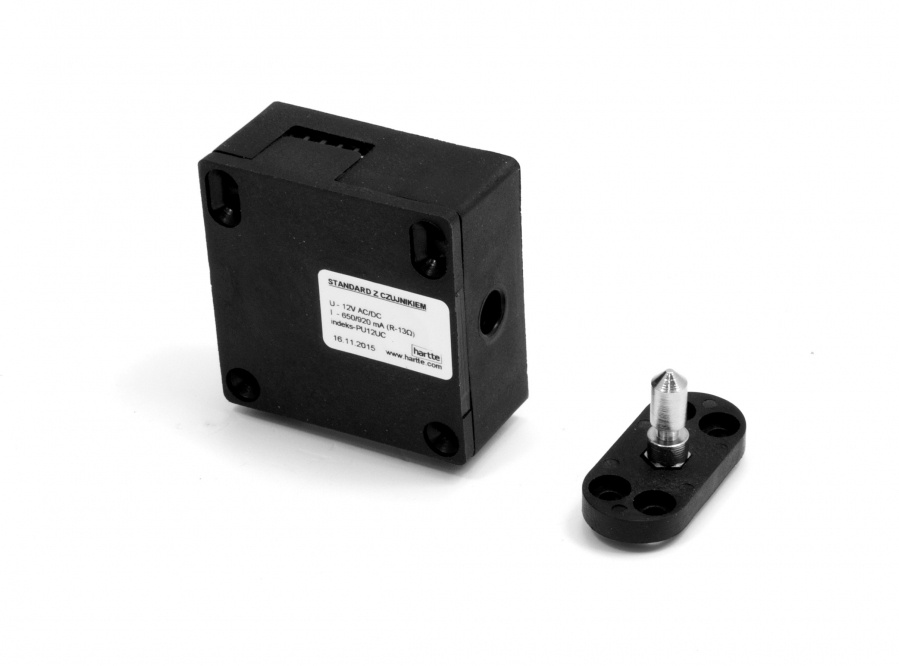

Hartte serie PU
Die Elektroverriegelung der Serie PU ist eine universelle Lösung für die Zutrittskontrolle und/oder Arbeitszeiterfassung erforderlichen Möbel, Schränke und Schubladen. Wegen ihres hochwertigen glasfaserverstärkten Kunststoffgehäuses werden sie vorzugsweise in den Umkleideräumen von Schwimmbädern, Sportanlagen, Wellnesszentren und in Sozialräumen eingesetzt. Sie sichern perfekt die Schränke und Schubladen in Büros und Gewerbeobjekten ab. Sie sind auch in einer Ausführung mit Schnäpper für grifflose Türen erhältlich. Sie werden für Möbel aus HPL-, Holz, Metall- und Kunststoffplatten besonders empfohlen.
Charakteristik:
- Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal

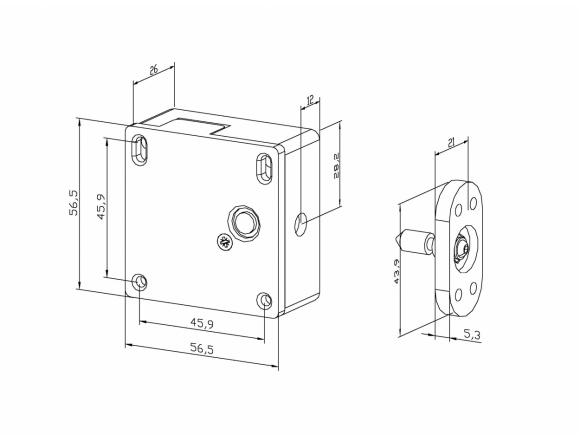

geöffnet) - kleine Abmessungen (Höhe 56,5 x Breite 56,5mm x Tiefe 26mm)
- Festigkeit gegen Aufbruch 1500 N (150kg)
- für Schränke, Möbel
- korrosionsbeständig, oberfläche Gehäuse aus Plastik
- sichere und robuste Bestandteile
| 12AC/DC | 12DC | 24AC/DC | 24DC | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Index |
PU12 |
PU12 |
PU24 |
PU24 |
|||||||
|
Spannung Toleranzbereich (V) |
10-14 |
10-14 |
22-26 |
20-28 |
|||||||
|
Resistenz (Ohm) |
13 |
34 |
74 |
130 |
|||||||
|
Nennstromaufnahme AC (mA) |
650 |
- |
230 |
- |
|||||||
|
Nennstromaufnahme DC (mA) |
920 |
350 |
330 |
185 |
|||||||
|
Max. Vorlastentriegelung bei AC (N) |
7 |
- |
5,5 |
- |
|||||||
|
Max. Vorlastentriegelung bei DC (N) |
4 |
2 |
5 |
2,5 |
|||||||
|
Lange Riegel (mm) |
18 |
18 |
18 |
18 |
|||||||
|
Durchmesser Riegel (mm) |
7 |
7 |
7 |
7 |
|||||||
|
Gewicht (kg) |
0,1 |
0,1 |
0,1 |
0,1 |
|||||||
| Index | Betriebsnennspannung | Arbeitsmodus | Zusatzfunktionen | Gehäuse | |||||
|---|---|---|---|---|---|---|---|---|---|
| 12V | 24V | AC | DC | Arbeitsstrom | Ruhestrom | Czujnik | Varistor | ||
| PU12U | ● | ● | ● | ● | Plastik | ||||
| PU12UC | ● | ● | ● | ● | ● | Plastik | |||
| PU12UV | ● | ● | ● | ● | ● | Plastik | |||
| PU12UCV | ● | ● | ● | ● | ● | ● | Plastik | ||
| PU12N | ● | ● | ● | Plastik | |||||
| PU12NC | ● | ● | ● | ● | Plastik | ||||
| PU12NV | ● | ● | ● | ● | Plastik | ||||
| PU12NCV | ● | ● | ● | ● | ● | Plastik | |||
| PU24U | ● | ● | ● | ● | Plastik | ||||
| PU24UC | ● | ● | ● | ● | ● | Plastik | |||
| PU24U | ● | ● | ● | ● | ● | Plastik | |||
| PU24UCV | ● | ● | ● | ● | ● | ● | Plastik | ||
| PU24N | ● | ● | ● | Plastik | |||||
| PU24NC | ● | ● | ● | ● | Plastik | ||||
| PU24NV | ● | ● | ● | ● | Plastik | ||||
| PU24NCV | ● | ● | ● | ● | ● | Plastik | |||
