Hartte serie SF

Hartte serie SF
Download product card

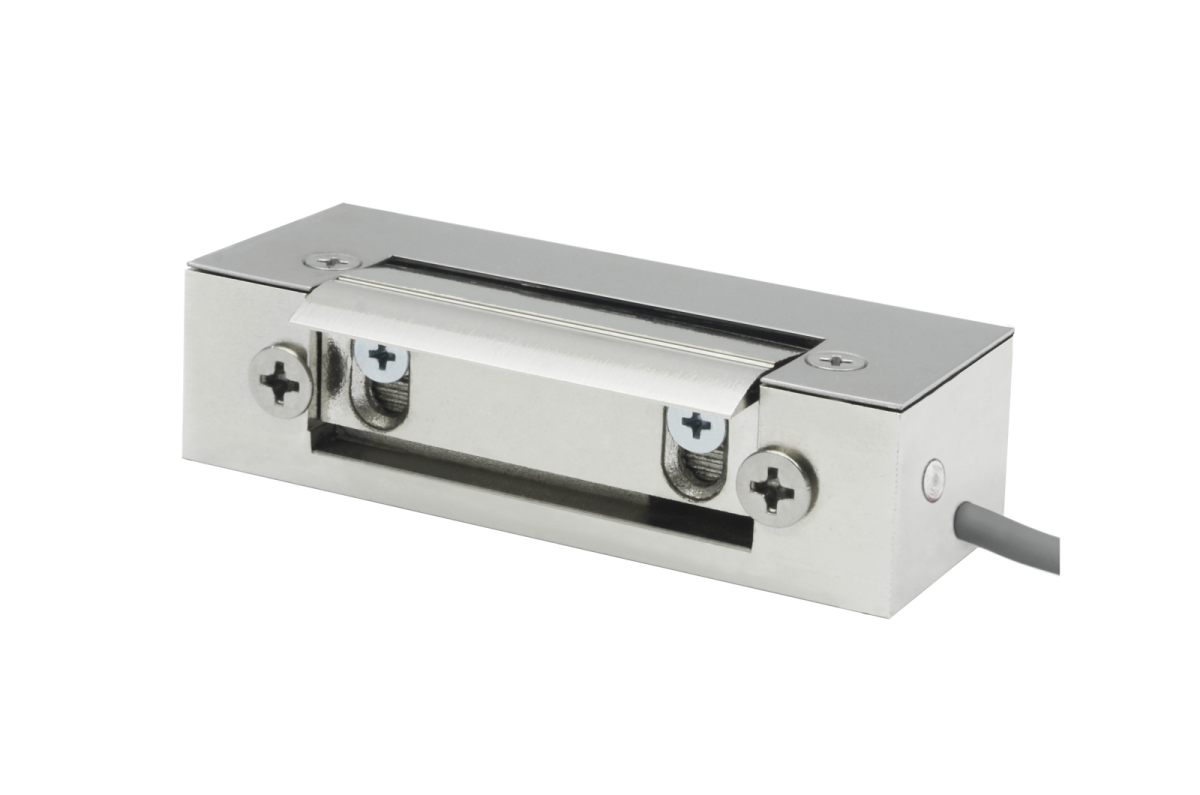

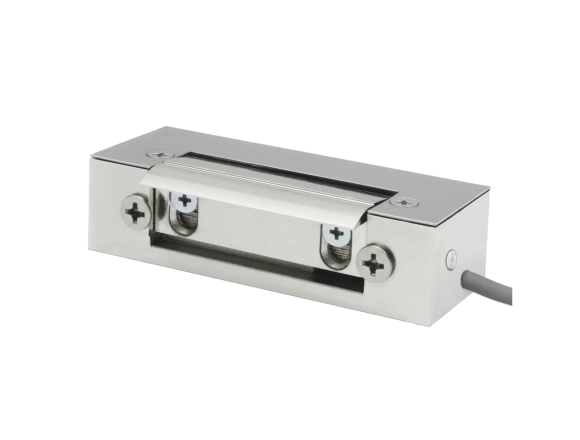

Die zertifizierten Elektro-Türöffner der Serie SF können in Brandschutztüren, in der Feuerwiderstandsklasse EI120, gemäß der Verordnung CPR 305/2011 sowie nach der harmonisierten Norm 14846 für Elektro-Türöffner eingesetzt werden.
Ihre charakteristischen Merkmale sind die um 4 mm einstellbare Falle und das symmetrische Gehäuse für einen einfachen Einbau in Brandschutztüren.

Charakteristik:

  • Brandschutzklasse EI120 geprüft nach DIN EN 14846:2008
  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
  • Symmetrische Gehäuse

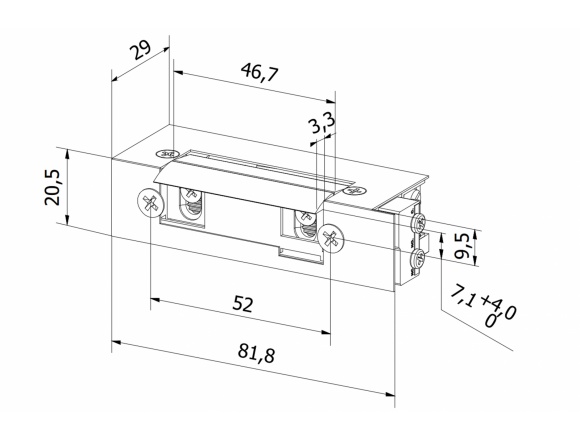

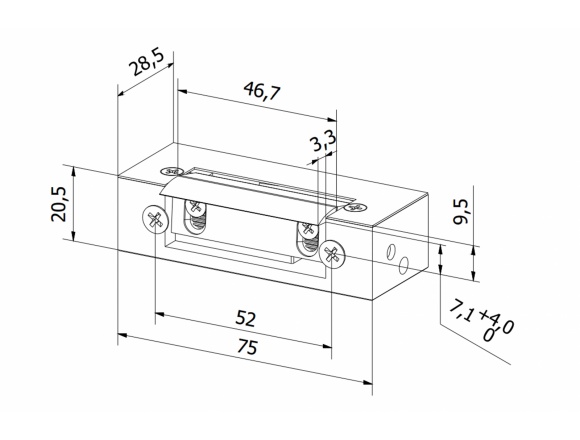

  • Abmessungen: Breite 20,5mm, Höhe 75mm, Tiefe 28,5mm, Abmessungen mit Schließkontrolle für Tür (M) 20,5mm x 81,2mm x 29mm
  • Festigkeit gegen Aufbruch 3500 N (350kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen
  • Falle 4mm verstellbar

Zusatzfunktionen:

  • Arbeitsstrom (normal geschlossen)
  • Ruhestrom (normal geöffnet) (Montage mit zusätzlichem Schloss)
  • niederstrom Modelle

Diese Modelle auch mit Rückmeldekontakt (M) und / oder Ausgleichsdiode
bei Überspannungen (V) (Varistor)



12AC/DC

12DC

12DC Ruhestrom

24AC/DC

24DC

24DC Ruhestrom

Index

SF12U

SF12N

SF12R

SF24U

SF24N

SF24R

Spannung Toleranzbereich (V)

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Resistenz (Ohm)

21

38

63

130

150

250

Nennstromaufnahme AC (mA)

400

-

-

130

-

-

Nennstromaufnahme DC (mA)

570

320

190

180

160

100

Dauerbetrieb (100%ED)

nein

option

ja

nein

option

ja
Index Betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    12V 24V AC DC Arbeitsstrom Ruhestrom

Mechanischer Entriegelung

 Arretierung Rückmeldekontakt Varistor Vorlast integrierten Auslaufschrägen
SF12U Standard ●   ● ● ●               symmetrische verstellbare Stahlfalle
SF12UV Standard ●   ● ● ●         ●     symmetrische verstellbare Stahlfalle
SF12N Niederstrom ●     ● ●               symmetrische verstellbare Stahlfalle
SF12NV Niederstrom ●     ● ●         ●     symmetrische verstellbare Stahlfalle
SF12R Ruhestrom ●     ●   ●             symmetrische verstellbare Stahlfalle
SF12RV Ruhestrom ●     ●   ●       ●     symmetrische verstellbare Stahlfalle
SF24U Standard   ● ● ● ●               symmetrische verstellbare Stahlfalle
SF24UV Standard   ● ● ● ●         ●     symmetrische verstellbare Stahlfalle
SF24N Niederstrom   ●   ● ●               symmetrische verstellbare Stahlfalle
SF24NV Niederstrom   ●   ● ●         ●     symmetrische verstellbare Stahlfalle
SF24R Ruhestrom   ●   ●   ●             symmetrische verstellbare Stahlfalle
SF24RV Ruhestrom   ●   ●   ●       ●     symmetrische verstellbare Stahlfalle
SF12UM Standard ●   ● ● ●       ●       symmetrische verstellbare Stahlfalle
SF12UMV Standard ●   ● ● ●       ● ●     symmetrische verstellbare Stahlfalle
SF12NM Niederstrom ●     ● ●       ●       symmetrische verstellbare Stahlfalle
SF12NMV Niederstrom ●     ● ●       ● ●     symmetrische verstellbare Stahlfalle
SF12RM Ruhestrom ●     ●   ●     ●       symmetrische verstellbare Stahlfalle
SF12RMV Ruhestrom ●     ●   ●     ● ●     symmetrische verstellbare Stahlfalle
SF24UM Standard   ● ● ● ●       ●       symmetrische verstellbare Stahlfalle
SF24UMV Standard   ● ● ● ●       ● ●     symmetrische verstellbare Stahlfalle
SF24NM Niederstrom   ●   ● ●       ●       symmetrische verstellbare Stahlfalle
SF24NMV Niederstrom   ●   ● ●       ● ●     symmetrische verstellbare Stahlfalle
SF24RM Ruhestrom   ●   ●   ●     ●       symmetrische verstellbare Stahlfalle
SF24RMV Ruhestrom   ●   ●   ●     ● ●     symmetrische verstellbare Stahlfalle



Flat plates
  • made out of different materials: stainless steel, standard steel, anodized aluminum
  • polished, plated, galvanized or painted
 a

Angle plates
  • ​made out of steel or stainless steel
  • plated, galvanized or painted
 a

Boxes
  • ​made out of steel
  • galvanized or painted
  • front or side mounting
 a

Special plates with latch bolt guide securing profile
  • made out of steel or stainless steel
  • plated, galvanized or painted
  • Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej
 a

Blachy do wmurowania

 Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Mounting brackets for order
  • striking plates adapted to customer needs

:
