Hartte серия XS

Hartte серия XS

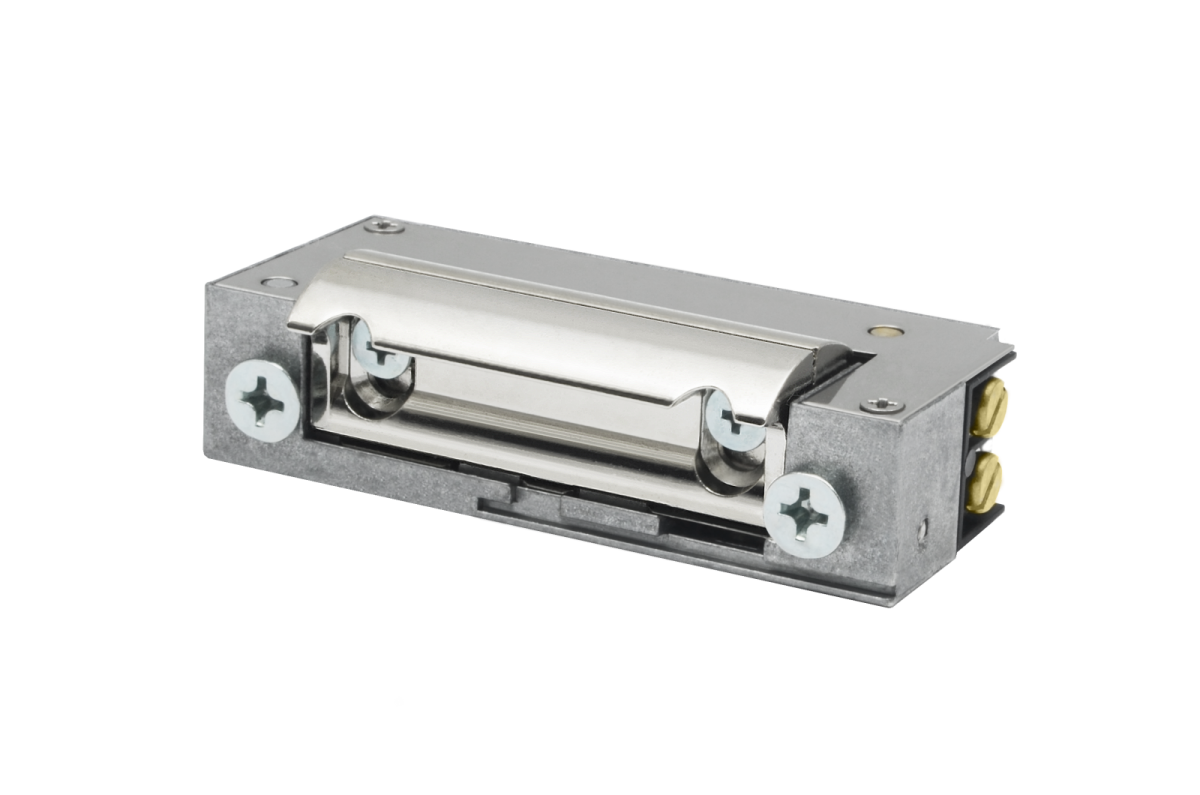

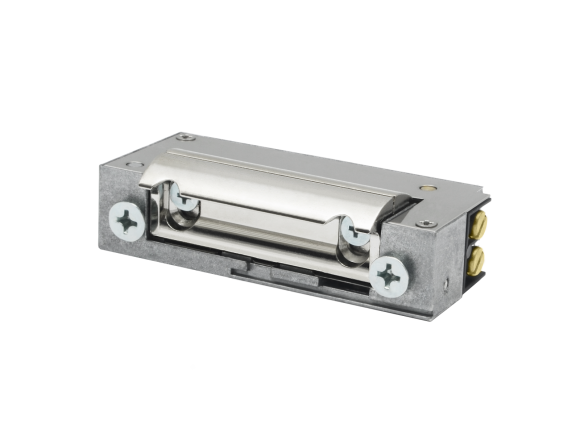

Электрозащелки с серии XS являются узкими (шириной всего 16,2 мм) и имеют небольшие размеры, что позволяет установку в узких профилях и дверных рамах. Построены симметрично - идеально подходят для левосторонних и правосторонних дверей различных типов. Защелка регулируется в диапазоне 3 мм и имеет радиальную форму (не выходит за пределы контура электрозамка) - требует более меньшей штамповки, что облегчает и ускоряет сборку. Доступно в версии для дверей запирающихся на триггер-защелку (модели-B) и со встроенным слайдером для дверей без фальца (модели-C).

Особенности:

  • тип работы NC (нормальное закрытые) или НО (реверсное)
  • симметричная конструкция
  • встроенный слайдер

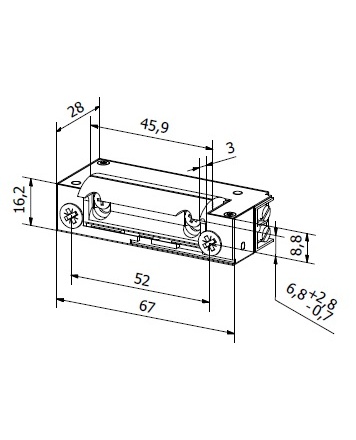

  • размеры: ширина 16,2 мм, высота 67 мм, глубина 28 мм.
  • механическая прочность - давление 3000N (300кг)
  • механическая прочность - цикл открытия 200 000
  • для дверей левосторонних и правосторонних
  • защелка регулируемая в диапазоне 3мм
  • радиальная форма защелки - во время открытия не выходит за пределы контура замка

Доступные функции:

  • стандарт
  • с памятью
  • с выключателем
  • с памятью и выключателем
  • реверсные
  • с низким уровнем потребления
  • с усиленной пружиной

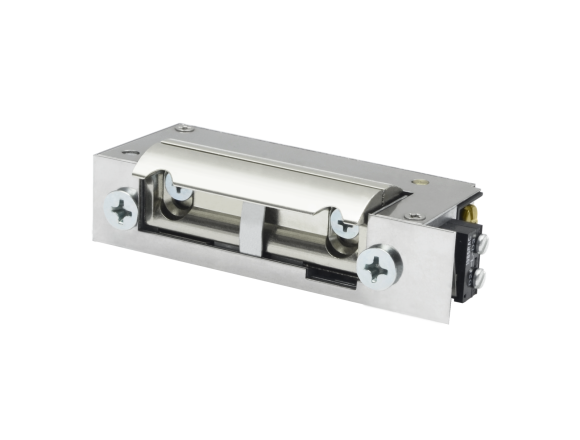

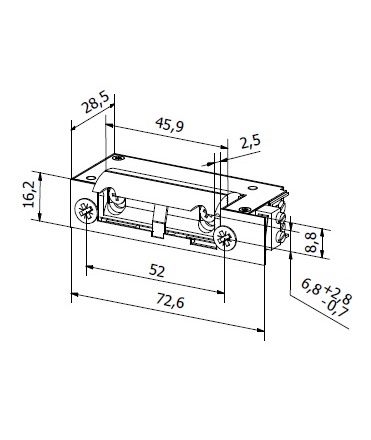

Эти модели также доступны для мониторинга состояния двери (M) и/или резистором (V). Серия XS-B с усиленной пружиной, предназначена для дверей, запирающихся на триггер-защелку.



06AC

12AC/DC

12DC

12DC NO

24AC/DC

24DC

24DC NO

Модели

XS06A

XS12U

XS12N

XS12R

XS24U

XS24N

XS24R

Допустимое напряжение  (V)

6-12

10-14

10-14

10-14

AC 21-26

DC 20-26

20-26

20-26

Сопротивление (Ohm)

8

17,6

60

60

60

230

230

Потребляемая мощность  AC (mA)

1100

480

-

-

280

-

-

Потребляемая мощность DC (mA)

-

680

200

200

400

104

104

Непрерывная работа  (100%ED)

нет

нет

опция

да

нет

нет

да

Модели Rodzaj Napięcie Мощность тип работы Funkcje Obudowa Zaczep
    06V 12V 24V AC DC NC NO выключатель память (арретирования) датчик закрытия двери диод  для подавления перенапряжений   Wzmocniona sprężyna Wyślizg
XS06A standard                     Symetryczna do wąskich profili Regulowany, radialny
XS06AP standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06AW standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AV standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AWV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12U standard                   Symetryczna do wąskich profili Regulowany, radialny
XS12UP standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPW standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XS12NP niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NW niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPW niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NWV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPWV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12E do pracy ciągłej 100%ED                     Symetryczna do wąskich profili Regulowany, radialny
XS12EV do pracy ciągłej 100%ED                     Symetryczna do wąskich profili Regulowany, radialny
XS12R нормально-открытый                     Symetryczna do wąskich profili Regulowany, radialny
XS12RV нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS24U standard                   Symetryczna do wąskich profili Regulowany, radialny
XS24UP standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPW standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV standard             Symetryczna do wąskich profili Regulowany, radialny
XS24N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XS24NP niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NW niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPW niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NWV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPWV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24R нормально-открытый                     Symetryczna do wąskich profili Regulowany, radialny
XS24RV нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS06AM standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AWM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS06AMV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS06AWMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS06APWMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPM standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPWM standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWMV standard           Symetryczna do wąskich profili Regulowany, radialny
XS12NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NWM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPWM niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NWMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NPWMV niskoprądowy             Symetryczna do wąskich profili Regulowany, radialny
XS12EM do pracy ciągłej 100%ED                   Symetryczna do wąskich profili Regulowany, radialny
XS12EMV do pracy ciągłej 100%ED                 Symetryczna do wąskich profili Regulowany, radialny
XS12RM нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS12RMV нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS24UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPM standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPWM standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWMV 81 standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWMV standard           Symetryczna do wąskich profili Regulowany, radialny
XS24NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NWM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPWM niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NWMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NPWMV niskoprądowy             Symetryczna do wąskich profili Regulowany, radialny
XS24RM нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS24RMV нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS12U-B standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UP-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UW-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPW-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UV-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV-B standard           Symetryczna do wąskich profili Regulowany, radialny
XS12R-B нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS12RV-B нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS24U-B standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UP-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UW-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPW-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UV-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV-B standard           Symetryczna do wąskich profili Regulowany, radialny
XS24R-B нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS24RV-B нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS12U-C standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UP-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UW-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPW-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV-C standard           Symetryczna do wąskich profili Regulowany, radialny
XS12R-C нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS12RV-C нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny
XS24U-C standard                   Symetryczna do wąskich profili Regulowany, radialny
XS24UP-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UW-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPW-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV-C standard           Symetryczna do wąskich profili Regulowany, radialny
XS24R-C нормально-открытый                   Symetryczna do wąskich profili Regulowany, radialny
XS24RV-C нормально-открытый                 Symetryczna do wąskich profili Regulowany, radialny

Wyjaśnienie funkcji

плоские планки

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej

a

угловые  планки

​Wykonane ze stali nierdzewnej lub standardowej (ocynkowanej, niklowanej lub lakierowanej)

a

Obudowy do elektrozaczepów

​Wykonane ze stali zwykłej ocynkowanej lub lakierowanej, montowane bocznie lub od frontu

a

Wzmocnione blachy zaczepowe (z wyślizgiem / prowadnicą pod język zamka klamkowego)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej  a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Blachy na specjalne zamówienie Projektujemy i produkujemy okucia dopasowanego do potrzeb klienta
