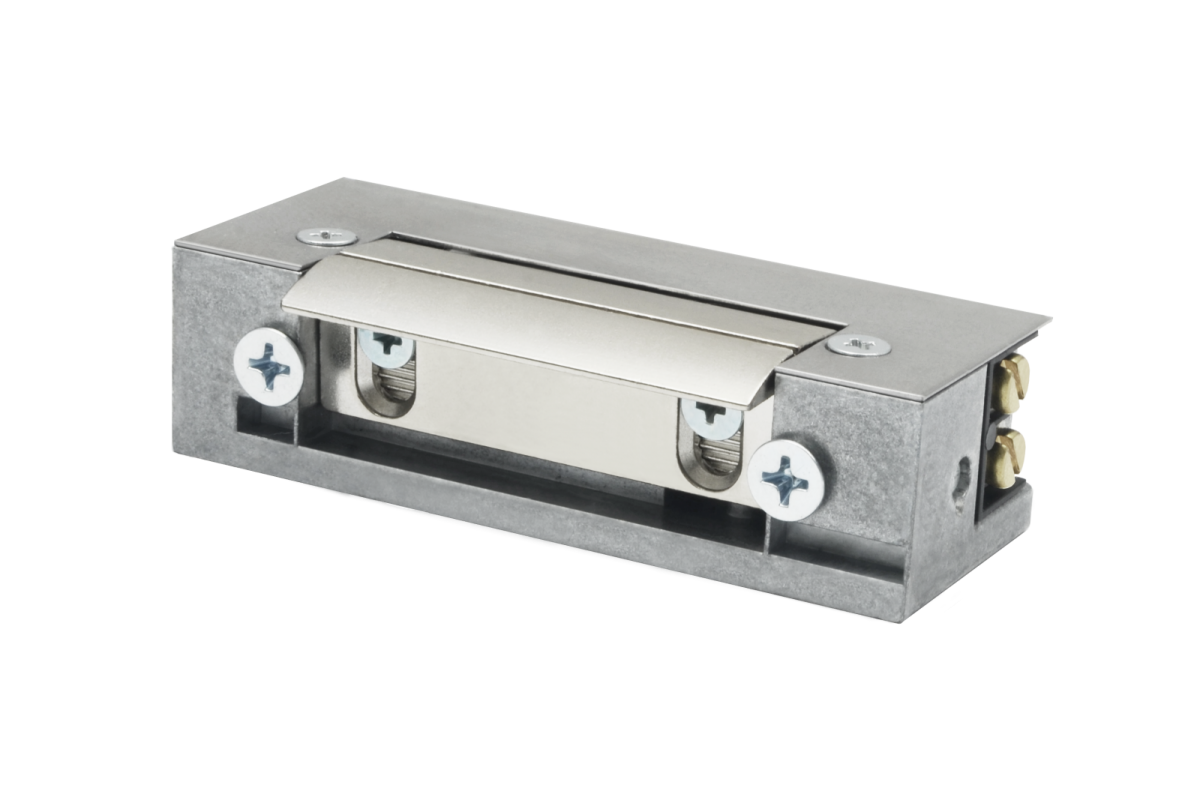

Hartte серия S

Hartte серия S
Download product card

Электрозащелки серии S являются наиболее универсальными электрическими замками во всех отношениях. Имеют симметричный корпус, регулируемую защелку в диапазоне 4 мм и широкий спектр моделей с разными вариантами и дополнительными функциями. Используются в дверях из дерева, стали, алюминия и ПВХ в частных и общественных зданий, используемых в системах контроля доступа в офисах, коммерческих, промышленных, а также в многоквартирных зданиях.

Особенности:

  • тип работы NC (нормальное закрытые) или НО (реверсное)
  • симметричная конструкция
  • размеры: ширина 20,5мм, высота 75 мм, глубина 28,5мм,
  • в версии с мониторингом размеры: 81мм х 20,5мм х 29мм
  • механическая прочность - давление 3500N (350кг)
  • механическая прочность - циклы открытия 200 000
  • дверь левосторонняя и правосторонняя
  • регулируемая защелка в диапазоне 4 мм

Доступные функции:

  • стандарт
  • с памятью
  • с выключателем
  • с памятью и выключателем
  • реверсивные
  • с низким уровнем потребления

Эти модели также доступны для мониторинга состояния двери (M) и/или резистора (V).



06AC

12AC/DC

12DC

12DC NO

24AC/DC

24DC

24DC NO

Модели

S06A

S12U

S12N

S12R

S24U

S24N

S24R

Допустимое напряжение  (V)

6-12

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Сопротивление (Ohm)

10

21

38

63

130

150

250

Потребляемая мощность  AC (mA)

1200

400

-

-

130

-

-

Потребляемая мощность DC (mA)

-

570

320

190

180

160

100

Непрерывная работа  (100%ED)

нет

нет

опция

да

нет

опция

да

Модели тип ток Мощность тип работы функции корпус защелка
    06V 12V 24V AC DC NC NO выключатель память (арретирования) датчик закрытия двери диод  для подавления перенапряжений усиленной пружиной слайдером
S06A стандарт                     симметричные регулируемая
S06AP стандарт                   симметричные регулируемая
S06AW стандарт                   симметричные регулируемая
S06APW стандарт                 симметричные регулируемая
S06AV стандарт                   симметричные регулируемая
S06APV стандарт                 симметричные регулируемая
S06AWV стандарт                 симметричные регулируемая
S06APWV стандарт               симметричные регулируемая
S12U стандарт                   симметричные регулируемая
S12UP стандарт                 симметричные регулируемая
S12UW стандарт                 симметричные регулируемая
S12UPW стандарт               симметричные регулируемая
S12UV стандарт                 симметричные регулируемая
S12UPV стандарт               симметричные регулируемая
S12UWV стандарт               симметричные регулируемая
S12UPWV стандарт             симметричные регулируемая
S12N с низким уровнем потребления                     симметричные регулируемая
S12NP с низким уровнем потребления                   симметричные регулируемая
S12NW с низким уровнем потребления                   симметричные регулируемая
S12NPW с низким уровнем потребления                 симметричные регулируемая
S12NV с низким уровнем потребления                   симметричные регулируемая
S12NPV с низким уровнем потребления                 симметричные регулируемая
S12NWV с низким уровнем потребления                 симметричные регулируемая
S12NPWV с низким уровнем потребления               симметричные регулируемая
S12E do pracy ciągłej 100%ED                     симметричные регулируемая
S12EV do pracy ciągłej 100%ED                   симметричные регулируемая
S12R нормально-открытый                     симметричные регулируемая
S12RV нормально-открытый                   симметричные регулируемая
S24U стандарт                   симметричные регулируемая
S24UP стандарт                 симметричные регулируемая
S24UW стандарт                 симметричные регулируемая
S24UPW стандарт               симметричные регулируемая
S24UV стандарт                 симметричные регулируемая
S24UPV стандарт               симметричные регулируемая
S24UWV стандарт               симметричные регулируемая
S24UPWV стандарт             симметричные регулируемая
S24N с низким уровнем потребления                     симметричные регулируемая
S24NP с низким уровнем потребления                   симметричные регулируемая
S24NW с низким уровнем потребления                   симметричные регулируемая
S24NPW с низким уровнем потребления                 симметричные регулируемая
S24NV с низким уровнем потребления                   симметричные регулируемая
S24NPV с низким уровнем потребления                 симметричные регулируемая
S24NWV с низким уровнем потребления                 симметричные регулируемая
S24NPWV с низким уровнем потребления               симметричные регулируемая
S24E do pracy ciągłej 100%ED                     симметричные регулируемая
S24EV do pracy ciągłej 100%ED                   симметричные регулируемая
S24R нормально-открытый                     симметричные регулируемая
S24RV нормально-открытый                   симметричные регулируемая
S06AM стандарт                   симметричные регулируемая
S06APM стандарт                 симметричные регулируемая
S06AWM стандарт                 симметричные регулируемая
S06APWM стандарт               симметричные регулируемая
S06AMV стандарт                 симметричные регулируемая
S06APMV стандарт               симметричные регулируемая
S06AWMV стандарт               симметричные регулируемая
S06APWMV стандарт             симметричные регулируемая
S12UM стандарт                 симметричные регулируемая
S12UPM стандарт               симметричные регулируемая
S12UWM стандарт               симметричные регулируемая
S12UPWM стандарт             симметричные регулируемая
S12UMV стандарт               симметричные регулируемая
S12UPMV стандарт             симметричные регулируемая
S12UWMV стандарт             симметричные регулируемая
S12UPWMV стандарт           симметричные регулируемая
S12NM с низким уровнем потребления                   симметричные регулируемая
S12NPM с низким уровнем потребления                 симметричные регулируемая
S12NWM с низким уровнем потребления                 симметричные регулируемая
S12NPWM с низким уровнем потребления               симметричные регулируемая
S12NMV с низким уровнем потребления                 симметричные регулируемая
S12NPMV с низким уровнем потребления               симметричные регулируемая
S12NWMV с низким уровнем потребления               симметричные регулируемая
S12NPWMV с низким уровнем потребления             симметричные регулируемая
S12EM do pracy ciągłej 100%ED                   симметричные регулируемая
S12EMV do pracy ciągłej 100%ED                 симметричные регулируемая
S12RM нормально-открытый                   симметричные регулируемая
S12RMV нормально-открытый                 симметричные регулируемая
S24UM стандарт                 симметричные регулируемая
S24UPM стандарт               симметричные регулируемая
S24UWM стандарт               симметричные регулируемая
S24UPWM стандарт             симметричные регулируемая
S24UMV стандарт               симметричные регулируемая
S24UPMV стандарт             симметричные регулируемая
S24UWMV стандарт             симметричные регулируемая
S24UPWMV стандарт           симметричные регулируемая
S24NM с низким уровнем потребления                   симметричные регулируемая
S24NPM с низким уровнем потребления                 симметричные регулируемая
S24NWM с низким уровнем потребления                 симметричные регулируемая
S24NPWM с низким уровнем потребления               симметричные регулируемая
S24NMV с низким уровнем потребления                 симметричные регулируемая
S24NPMV с низким уровнем потребления               симметричные регулируемая
S24NWMV с низким уровнем потребления               симметричные регулируемая
S24NPWMV с низким уровнем потребления             симметричные регулируемая
S24EM do pracy ciągłej 100%ED                   симметричные регулируемая
S24EMV do pracy ciągłej 100%ED                 симметричные регулируемая
S24RM нормально-открытый                   симметричные регулируемая
S24RMV нормально-открытый                 симметричные регулируемая

Wyjaśnienie funkcji

Płaskie blachy zaczepowe (płaskowniki)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej

a

Kątowe blachy zaczepowe

​Wykonane ze stali nierdzewnej lub standardowej (ocynkowanej, niklowanej lub lakierowanej)

a

Obudowy do elektrozaczepów

​Wykonane ze stali zwykłej ocynkowanej lub lakierowanej, montowane bocznie lub od frontu

a

Wzmocnione blachy zaczepowe (z wyślizgiem / prowadnicą pod język zamka klamkowego)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej  a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Blachy na specjalne zamówienie Projektujemy i produkujemy okucia dopasowanego do potrzeb klienta
