Biratronik серия EL1

Biratronik серия EL1

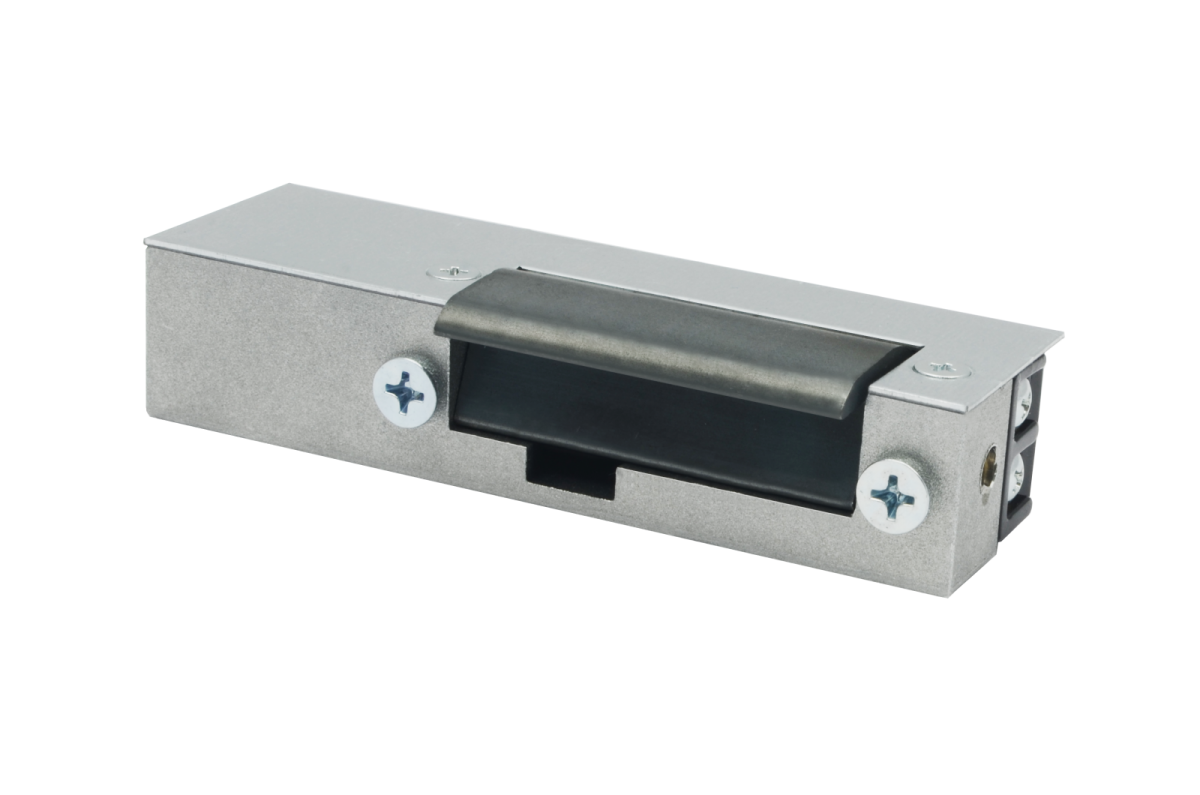

Электрозащелки с серии EL1 имеют асимметричный корпус и стальную, усиленную защелку. Защелка не имеет регулирования, что делает его гораздо более долговечной, чем регулируемые защелки. Электрозащелки Biratronik используются в различных типах дверей (дерево, металл и ПВХ), калитки и шкафы. Сотрудничать с другими элементами системы контроля доступа: домофон, видеофон, воротофон, считывателями карт и т.д., потому часто используются в многоквартирных, офисных и коммерческих зданиях.

Особенности:

  • тип работы NC (нормальное закрытые) или НО (реверсное)

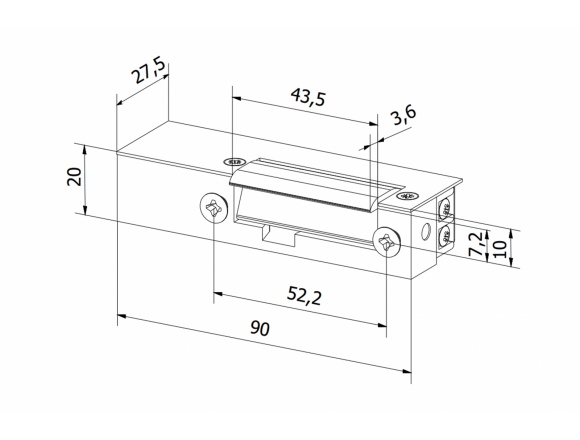

  • размеры: ширина 20 мм, высота 90 мм, глубина 27,5мм,

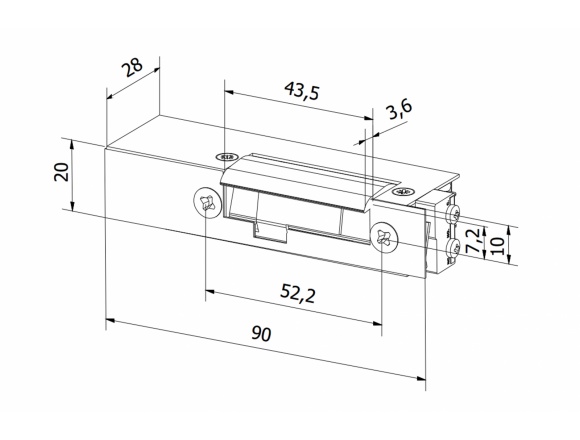

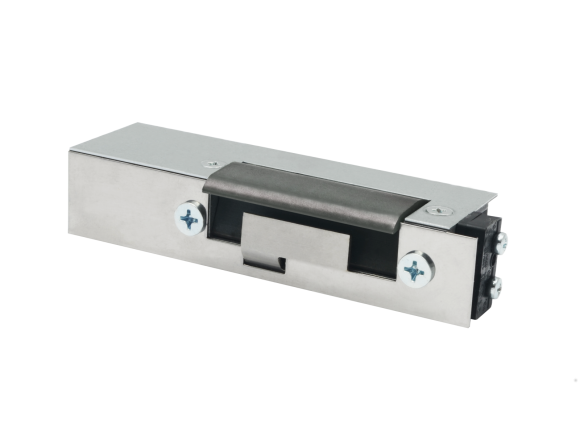

  • в версии с контролем закрытия размеры: 20мм х 97мм х 28мм
  • механическая прочность - давление 6000 Н (600 кг)
  • механическая прочность - циклы открытия 200 000
  • для дверей левосторонних и правосторонних

Доступные функции:

  • стандарт
  • с памятью
  • с выключателем
  • с памятью и выключателем
  • реверсивные
  • с низким уровнем потребления

Эти модели также доступны с функцией контроля замыкания (KZ) и/или резистором (Y).



12AC

12DC

12DC NO

24AC/DC

24DC

24DC NO

Модели

EL1-001

EL1-005

EL1-009

EL1-010

EL1-014

EL1-018

Допустимое напряжение  (V)

8-14

8-14

8-14

18-26

18-28

18-26

Сопротивление (Ohm)

13,2

27

60

70

155

230

Потребляемая мощность  AC (mA)

640

-

-

240

-

-

Потребляемая мощность DC (mA)

-

440

200

340

150

100

Непрерывная работа  (100%ED)

нет

опция

да

нет

опция

да

Модели тип ток Мощность тип работы функции корпус защелка
    12V 24V AC DC NC NO выключатель память (арретирования) датчик закрытия двери диод  для подавления перенапряжений  усиленной пружиной слайдером
EL1-001 стандарт                   асимметричный стальной
EL1-002 стандарт                 асимметричный стальной
EL1-003 стандарт                 асимметричный стальной
EL1-004 стандарт               асимметричный стальной
EL1-001-Y стандарт                 асимметричный стальной
EL1-002-Y стандарт               асимметричный стальной
EL1-003-Y стандарт               асимметричный стальной
EL1-004-Y стандарт             асимметричный стальной
EL1-005 с низким уровнем потребления                   асимметричный стальной
EL1-006 с низким уровнем потребления                 асимметричный стальной
EL1-007 с низким уровнем потребления                 асимметричный стальной
EL1-008 с низким уровнем потребления               асимметричный стальной
EL1-005-Y с низким уровнем потребления                 асимметричный стальной
EL1-006-Y с низким уровнем потребления               асимметричный стальной
EL1-007-Y с низким уровнем потребления               асимметричный стальной
EL1-008-Y с низким уровнем потребления             асимметричный стальной
EL1-009 нормально-открытый                   асимметричный стальной
EL1-009-Y нормально-открытый                 асимметричный стальной
EL1-010 стандарт                 асимметричный стальной
EL1-011 стандарт               асимметричный стальной
EL1-012 стандарт               асимметричный стальной
EL1-013 стандарт             асимметричный стальной
EL1-010-Y стандарт               асимметричный стальной
EL1-011-Y стандарт             асимметричный стальной
EL1-012-Y стандарт             асимметричный стальной
EL1-013-Y стандарт           асимметричный стальной
EL1-014 с низким уровнем потребления                   асимметричный стальной
EL1-015 с низким уровнем потребления                 асимметричный стальной
EL1-016 с низким уровнем потребления                 асимметричный стальной
EL1-017 с низким уровнем потребления               асимметричный стальной
EL1-014-Y с низким уровнем потребления                 асимметричный стальной
EL1-015-Y с низким уровнем потребления               асимметричный стальной
EL1-016-Y с низким уровнем потребления               асимметричный стальной
EL1-017-Y с низким уровнем потребления             асимметричный стальной
EL1-018 нормально-открытый                   асимметричный стальной
EL1-018-Y нормально-открытый                 асимметричный стальной
EL1-001-KZ стандарт               асимметричный стальной
EL1-001-KZY стандарт             асимметричный стальной
EL1-005-KZ с низким уровнем потребления                 асимметричный стальной
EL1-006-KZ с низким уровнем потребления               асимметричный стальной
EL1-005-KZY с низким уровнем потребления               асимметричный стальной
EL1-006-KZY с низким уровнем потребления             асимметричный стальной
EL1-009-KZ нормально-открытый                 асимметричный стальной
EL1-009-KZY нормально-открытый               асимметричный стальной
EL1-010-KZ стандарт               асимметричный стальной
EL1-011-KZ стандарт             асимметричный стальной
EL1-010-KZY стандарт             асимметричный стальной
EL1-011-KZY стандарт           асимметричный стальной
EL1-014-KZ с низким уровнем потребления                 асимметричный стальной
EL1-015-KZ с низким уровнем потребления               асимметричный стальной
EL1-014-KZY с низким уровнем потребления               асимметричный стальной
EL1-015-KZY с низким уровнем потребления             асимметричный стальной
EL1-018-KZ нормально-открытый                 асимметричный стальной
EL1-018-KZY нормально-открытый               асимметричный стальной

Wyjaśnienie funkcji

Płaskie blachy zaczepowe (płaskowniki)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej

a

Kątowe blachy zaczepowe

​Wykonane ze stali nierdzewnej lub standardowej (ocynkowanej, niklowanej lub lakierowanej)

a

Obudowy do elektrozaczepów

​Wykonane ze stali zwykłej ocynkowanej lub lakierowanej, montowane bocznie lub od frontu

a

Wzmocnione blachy zaczepowe (z wyślizgiem / prowadnicą pod język zamka klamkowego)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej  a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Blachy na specjalne zamówienie Projektujemy i produkujemy okucia dopasowanego do potrzeb klienta
