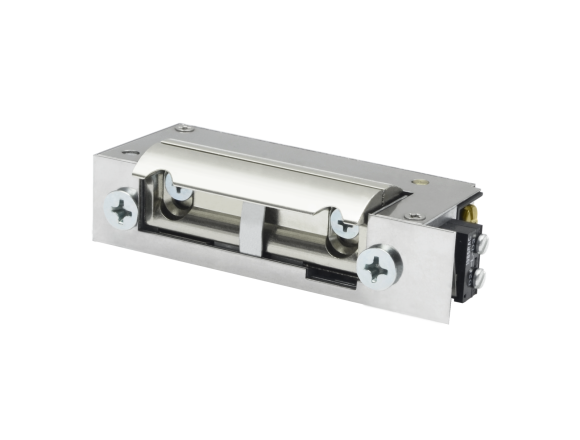

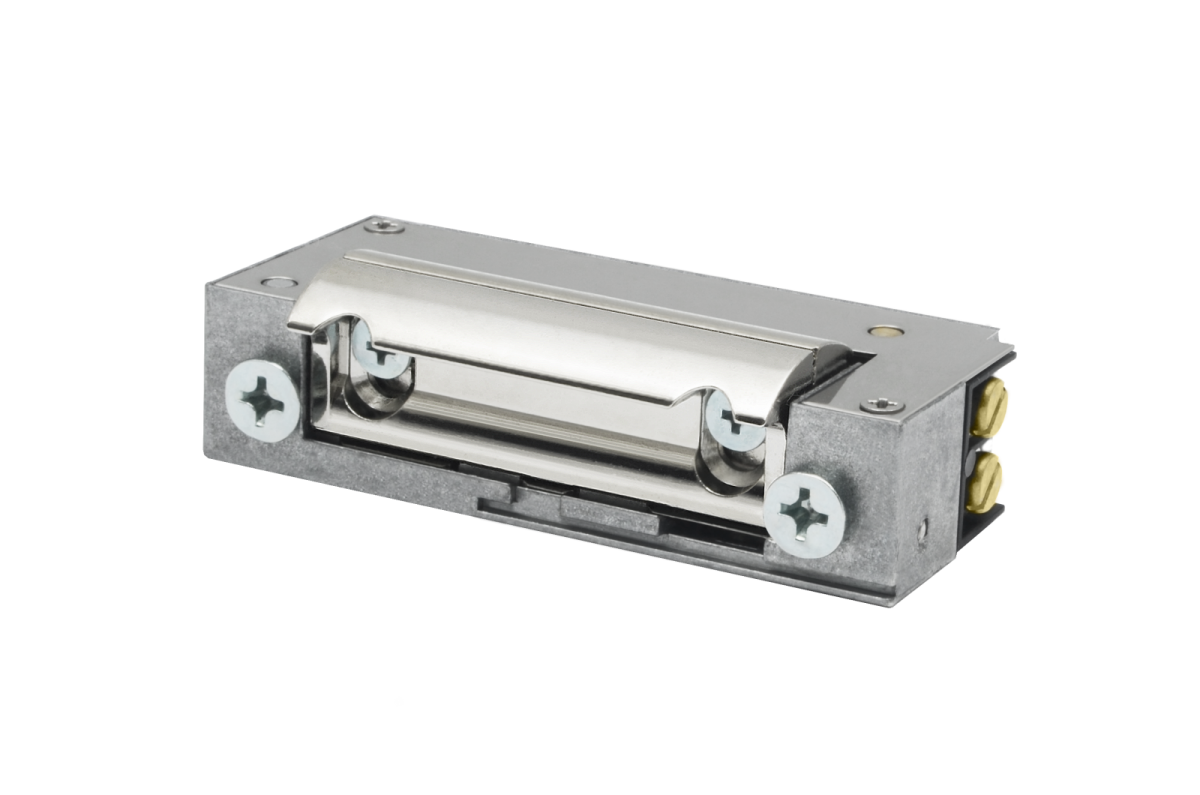

Hartte seria XS

Hartte seria XS

Elektrozaczepy z serii XS są wąskie (tylko 16,2 mm szerokości) i mają niewielkie wymiary, umożliwiające montaż w wąskich profilach i ościeżnicach drzwiowych. Zbudowane są symetrycznie – doskonale sprawdzają się w drzwiach lewych i prawych różnego typu. Zaczep posiada możliwość regulacji w zakresie 3mm i ma radialny kształt (nie wychodzi poza obrys elektrozamka) -  wymaga mniejszego otworowania, co ułatwia i przyspiesza montaż.  Dostępne w wersji przeznaczonej do drzwi prężących (modele -B) oraz z wbudowanym wyślizgiem do drzwi bezprzylgowych (modele –C).

Cechy charakterystyczne:

  • typ pracy NC (normalnie zamknięty) lub NO (rewersyjny)
  • symetryczna budowa

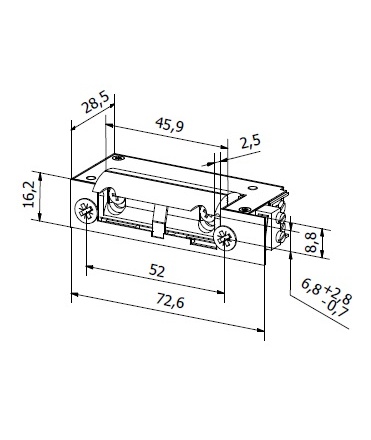

  • wymiary: szerokość 16,2mm, wysokość 67mm, głębokość 28mm,
    w wersji z monitoringiem wymiary: 16,2mm x 72,6mm x 28mm
  • wytrzymałość mechaniczna – nacisk 3000N (300kg)
  • wytrzymałość mechaniczna – cykle otwierania 200 000
  • do drzwi lewych i prawych
  • zaczep regulowany w zakresie 3mm
  • radialny kształt zaczepu – podczas otwierania zaczep nie wychodzi poza obrys zamka

Dostępne funkcje:

  • standard
  • z pamięcią
  • z wyłącznikiem
  • z pamięcią i wyłącznikiem
  • rewersyjny
  • niskoprądowy
  • ze wzmocnioną sprężyną

Powyższe modele dostępne również z monitoringiem stanu drzwi (M) lub/i warystorem (V). Seria XS-B ze wzmocnioną sprężyną przeznaczona do drzwi prężących.



06AC

12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

XS06A

XS12U

XS12N

XS12R

XS24U

XS24N

XS24R

Tolerancja napięcia (V)

6-12

10-14

10-14

10-14

AC 21-26

DC 20-26

20-26

20-26

Oporność (Ohm)

8

17,6

60

60

60

230

230

Pobór prądu AC (mA)

1100

480

-

-

280

-

-

Pobór prądu DC (mA)

-

680

200

200

400

104

104

Praca ciągła pod prądem (100%ED)

nie

nie

opcja

tak

nie

nie

tak

Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    06V 12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
XS06A standard                     Symetryczna do wąskich profili Regulowany, radialny
XS06AP standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06AW standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AV standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AWV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12U standard                   Symetryczna do wąskich profili Regulowany, radialny
XS12UP standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPW standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XS12NP niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NW niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPW niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NWV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPWV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12E do pracy ciągłej 100%ED                     Symetryczna do wąskich profili Regulowany, radialny
XS12EV do pracy ciągłej 100%ED                     Symetryczna do wąskich profili Regulowany, radialny
XS12R rewersyjny                     Symetryczna do wąskich profili Regulowany, radialny
XS12RV rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS24U standard                   Symetryczna do wąskich profili Regulowany, radialny
XS24UP standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UW standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPW standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UWV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV standard             Symetryczna do wąskich profili Regulowany, radialny
XS24N niskoprądowy                     Symetryczna do wąskich profili Regulowany, radialny
XS24NP niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NW niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPW niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NV niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NWV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPWV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24R rewersyjny                     Symetryczna do wąskich profili Regulowany, radialny
XS24RV rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS06AM standard                   Symetryczna do wąskich profili Regulowany, radialny
XS06APM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06AWM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS06AMV standard                 Symetryczna do wąskich profili Regulowany, radialny
XS06APMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS06AWMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS06APWMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UPM standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPWM standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWMV standard           Symetryczna do wąskich profili Regulowany, radialny
XS12NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS12NPM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NWM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPWM niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS12NPMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NWMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS12NPWMV niskoprądowy             Symetryczna do wąskich profili Regulowany, radialny
XS12EM do pracy ciągłej 100%ED                   Symetryczna do wąskich profili Regulowany, radialny
XS12EMV do pracy ciągłej 100%ED                 Symetryczna do wąskich profili Regulowany, radialny
XS12RM rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS12RMV rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS24UM standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UPM standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UWM standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPWM standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UMV standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWMV standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWMV standard           Symetryczna do wąskich profili Regulowany, radialny
XS24NM niskoprądowy                   Symetryczna do wąskich profili Regulowany, radialny
XS24NPM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NWM niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPWM niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NMV niskoprądowy                 Symetryczna do wąskich profili Regulowany, radialny
XS24NPMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NWMV niskoprądowy               Symetryczna do wąskich profili Regulowany, radialny
XS24NPWMV niskoprądowy             Symetryczna do wąskich profili Regulowany, radialny
XS24RM rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS24RMV rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS12U-B standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UP-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UW-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPW-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UV-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV-B standard           Symetryczna do wąskich profili Regulowany, radialny
XS12R-B rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS12RV-B rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS24U-B standard                 Symetryczna do wąskich profili Regulowany, radialny
XS24UP-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UW-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPW-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UV-B standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWV-B standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV-B standard           Symetryczna do wąskich profili Regulowany, radialny
XS24R-B rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS24RV-B rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS12U-C standard                 Symetryczna do wąskich profili Regulowany, radialny
XS12UP-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UW-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPW-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS12UPV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UWV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS12UPWV-C standard           Symetryczna do wąskich profili Regulowany, radialny
XS12R-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS12RV-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny
XS24U-C standard                   Symetryczna do wąskich profili Regulowany, radialny
XS24UP-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UW-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPW-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UV-C standard               Symetryczna do wąskich profili Regulowany, radialny
XS24UPV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UWV-C standard             Symetryczna do wąskich profili Regulowany, radialny
XS24UPWV-C standard           Symetryczna do wąskich profili Regulowany, radialny
XS24R-C rewersyjny                   Symetryczna do wąskich profili Regulowany, radialny
XS24RV-C rewersyjny                 Symetryczna do wąskich profili Regulowany, radialny

Wyjaśnienie funkcji

Płaskie blachy zaczepowe (płaskowniki)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej

a

Kątowe blachy zaczepowe

​Wykonane ze stali nierdzewnej lub standardowej (ocynkowanej, niklowanej lub lakierowanej)

a

Obudowy do elektrozaczepów

​Wykonane ze stali zwykłej ocynkowanej lub lakierowanej, montowane bocznie lub od frontu

a

Wzmocnione blachy zaczepowe (z wyślizgiem / prowadnicą pod język zamka klamkowego)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej  a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Blachy na specjalne zamówienie Projektujemy i produkujemy okucia dopasowanego do potrzeb klienta
