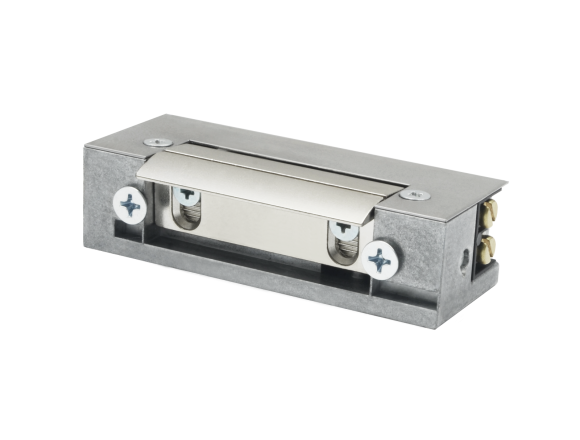

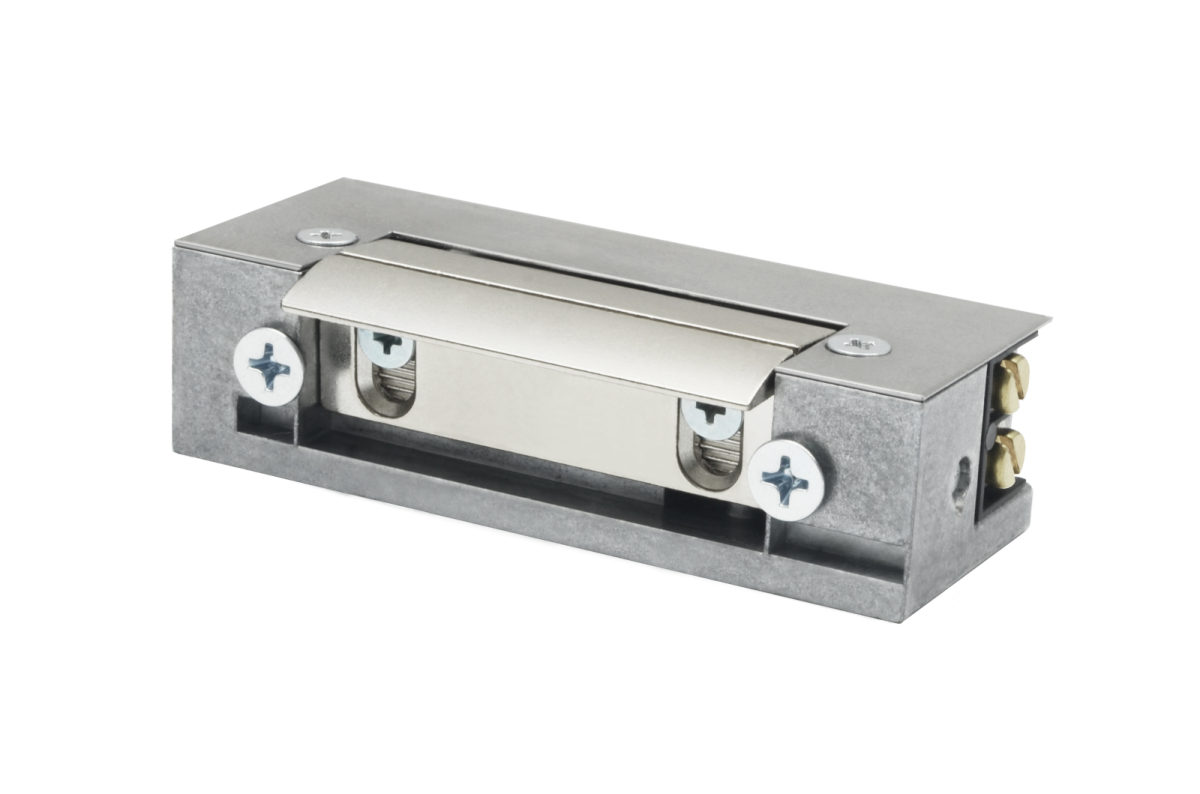

Hartte seria S

Hartte seria S
Pobierz kartę produktu

Elektrozaczepy z serii S są najbardziej uniwersalnymi elektrozaczepami pod każdym względem. Posiadają symetryczną obudowę, regulowany zaczep w zakresie 4 mm i szeroką gamę modeli z różnymi opcjami i funkcjami dodatkowymi. Stosowane są w drzwiach drewnianych, stalowych, aluminiowych oraz PVC w budynkach prywatnych i publicznych, wykorzystywane w w systemach kontroli dostępu w biurach, obiektach komercyjnych, przemysłowych, jak również w budynkach wielomieszkaniowych.

Cechy charakterystyczne:

  • Typ pracy normalnie zamknięty lub normalnie otwarty

  • Symetryczna konstrukcja

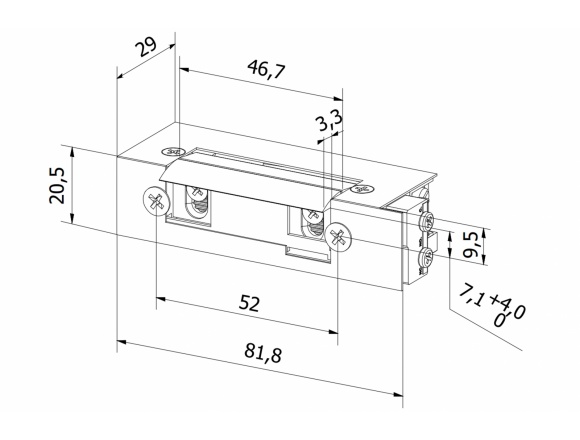

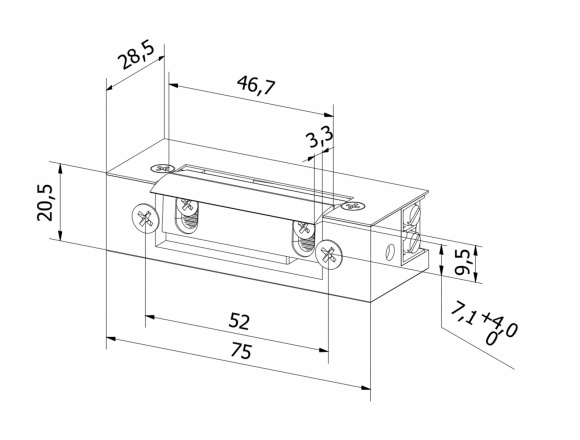

  • Wymiary: 20,5x75x28,5mm, wymiary z monitoringiem: 20,5x81,8x29mm

  • Wytrzymałość mechaniczna 3500N (350kg)

  • Ilość cykli otwarć 200 000

  • uniwersalny do zastosowań w drzwiach lewo- i prawostronnych

  • zaczep z regulacją 4 mm

Dostępne modele:

  • standardowy lub rewersyjny

  • z funkcją pamięci

  • z funkcją wyłącznika/mechnicznego odblokowania

  • z funkcją pamięci i wyłącznika

  • niskoprądowy

  • z czujnikiem otwarcia/zamknięcia

  • z zabezpieczeniem przeciwprzepięciowym (warystor)





06AC

12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

S06A

S12U

S12N

S12R

S24U

S24N

S24R

Tolerancja napięcia (V)

6-12

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Oporność (Ohm)

10

21

38

63

130

150

250

Pobór prądu AC (mA)

1200

400

-

-

130

-

-

Pobór prądu DC (mA)

-

570

320

190

180

160

100

Praca ciągła pod prądem (100%ED)

nie

nie

opcja

tak

nie

opcja

tak

Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    06V 12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
S06A standard                     symetryczna regulowany
S06AP standard                   symetryczna regulowany
S06AW standard                   symetryczna regulowany
S06APW standard                 symetryczna regulowany
S06AV standard                   symetryczna regulowany
S06APV standard                 symetryczna regulowany
S06AWV standard                 symetryczna regulowany
S06APWV standard               symetryczna regulowany
S12U standard                   symetryczna regulowany
S12UP standard                 symetryczna regulowany
S12UW standard                 symetryczna regulowany
S12UPW standard               symetryczna regulowany
S12UV standard                 symetryczna regulowany
S12UPV standard               symetryczna regulowany
S12UWV standard               symetryczna regulowany
S12UPWV standard             symetryczna regulowany
S12N niskoprądowy                     symetryczna regulowany
S12NP niskoprądowy                   symetryczna regulowany
S12NW niskoprądowy                   symetryczna regulowany
S12NPW niskoprądowy                 symetryczna regulowany
S12NV niskoprądowy                   symetryczna regulowany
S12NPV niskoprądowy                 symetryczna regulowany
S12NWV niskoprądowy                 symetryczna regulowany
S12NPWV niskoprądowy               symetryczna regulowany
S12E do pracy ciągłej 100%ED                     symetryczna regulowany
S12EV do pracy ciągłej 100%ED                   symetryczna regulowany
S12R rewersyjny                     symetryczna regulowany
S12RV rewersyjny                   symetryczna regulowany
S24U standard                   symetryczna regulowany
S24UP standard                 symetryczna regulowany
S24UW standard                 symetryczna regulowany
S24UPW standard               symetryczna regulowany
S24UV standard                 symetryczna regulowany
S24UPV standard               symetryczna regulowany
S24UWV standard               symetryczna regulowany
S24UPWV standard             symetryczna regulowany
S24N niskoprądowy                     symetryczna regulowany
S24NP niskoprądowy                   symetryczna regulowany
S24NW niskoprądowy                   symetryczna regulowany
S24NPW niskoprądowy                 symetryczna regulowany
S24NV niskoprądowy                   symetryczna regulowany
S24NPV niskoprądowy                 symetryczna regulowany
S24NWV niskoprądowy                 symetryczna regulowany
S24NPWV niskoprądowy               symetryczna regulowany
S24E do pracy ciągłej 100%ED                     symetryczna regulowany
S24EV do pracy ciągłej 100%ED                   symetryczna regulowany
S24R rewersyjny                     symetryczna regulowany
S24RV rewersyjny                   symetryczna regulowany
S06AM standard                   symetryczna regulowany
S06APM standard                 symetryczna regulowany
S06AWM standard                 symetryczna regulowany
S06APWM standard               symetryczna regulowany
S06AMV standard                 symetryczna regulowany
S06APMV standard               symetryczna regulowany
S06AWMV standard               symetryczna regulowany
S06APWMV standard             symetryczna regulowany
S12UM standard                 symetryczna regulowany
S12UPM standard               symetryczna regulowany
S12UWM standard               symetryczna regulowany
S12UPWM standard             symetryczna regulowany
S12UMV standard               symetryczna regulowany
S12UPMV standard             symetryczna regulowany
S12UWMV standard             symetryczna regulowany
S12UPWMV standard           symetryczna regulowany
S12NM niskoprądowy                   symetryczna regulowany
S12NPM niskoprądowy                 symetryczna regulowany
S12NWM niskoprądowy                 symetryczna regulowany
S12NPWM niskoprądowy               symetryczna regulowany
S12NMV niskoprądowy                 symetryczna regulowany
S12NPMV niskoprądowy               symetryczna regulowany
S12NWMV niskoprądowy               symetryczna regulowany
S12NPWMV niskoprądowy             symetryczna regulowany
S12EM do pracy ciągłej 100%ED                   symetryczna regulowany
S12EMV do pracy ciągłej 100%ED                 symetryczna regulowany
S12RM rewersyjny                   symetryczna regulowany
S12RMV rewersyjny                 symetryczna regulowany
S24UM standard                 symetryczna regulowany
S24UPM standard               symetryczna regulowany
S24UWM standard               symetryczna regulowany
S24UPWM standard             symetryczna regulowany
S24UMV standard               symetryczna regulowany
S24UPMV standard             symetryczna regulowany
S24UWMV standard             symetryczna regulowany
S24UPWMV standard           symetryczna regulowany
S24NM niskoprądowy                   symetryczna regulowany
S24NPM niskoprądowy                 symetryczna regulowany
S24NWM niskoprądowy                 symetryczna regulowany
S24NPWM niskoprądowy               symetryczna regulowany
S24NMV niskoprądowy                 symetryczna regulowany
S24NPMV niskoprądowy               symetryczna regulowany
S24NWMV niskoprądowy               symetryczna regulowany
S24NPWMV niskoprądowy             symetryczna regulowany
S24EM do pracy ciągłej 100%ED                   symetryczna regulowany
S24EMV do pracy ciągłej 100%ED                 symetryczna regulowany
S24RM rewersyjny                   symetryczna regulowany
S24RMV rewersyjny                 symetryczna regulowany

Wyjaśnienie funkcji

Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1

  85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6             250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-P7             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1             150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K4               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K6               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K8               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-C1             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3             200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4             250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1               200 x 24 x 1,5  XS, XS-CF
OK-U2               200 x 24 x 1,5  XS, XS-C
