Bira seria ES1

Bira seria ES1

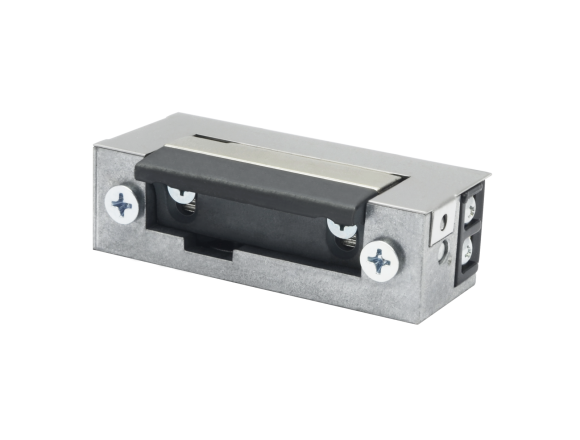

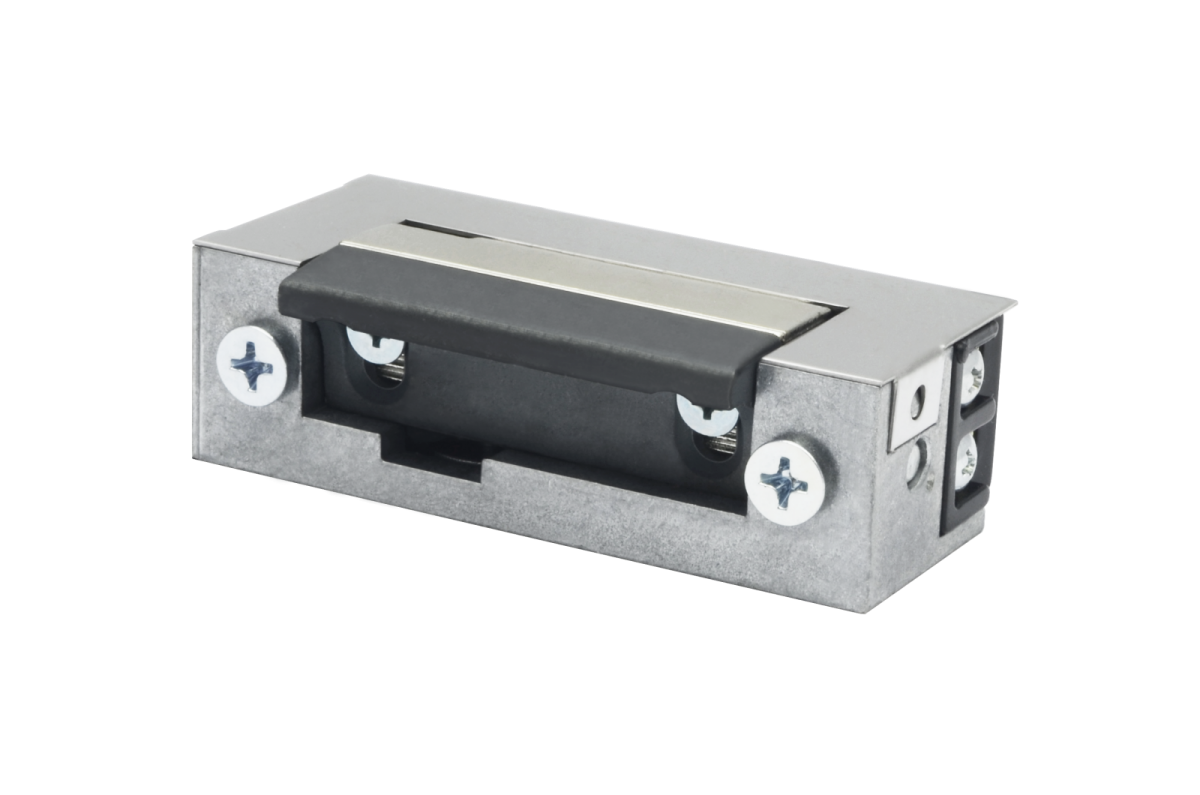

Elektrozaczepy z serii ES1 posiadają symetryczną budowę, usprawniającą montaż zarówno w prawych jak i lewych drzwiach, mogą być  stosowane w drzwiach drewnianych, stalowych, aluminiowych i PVC, furtkach, szafkach. Cechą charakterystyczną jest stalowy, wzmocniony zaczep z możliwością regulacji w zakresie 4 mm. Wykorzystywane powszechnie w  systemach kontroli dostępu, systemach alarmowych, rejestracji czasu itd.

Cechy charakterystyczne:

  • typ pracy NC (normalnie zamknięty)
  • symetryczna budowa

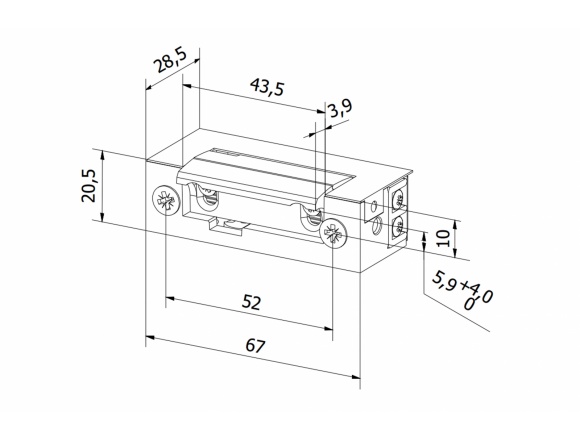

  • wymiary: szerokość 20,5mm, wysokość 67mm, głębokość 28,5mm,

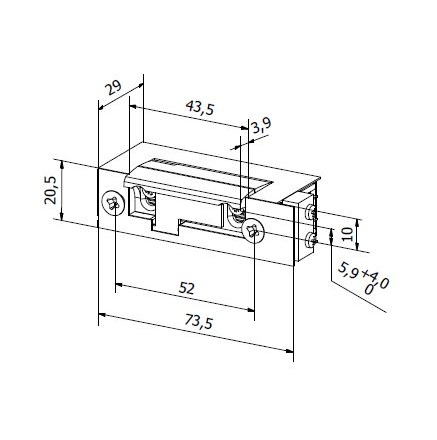

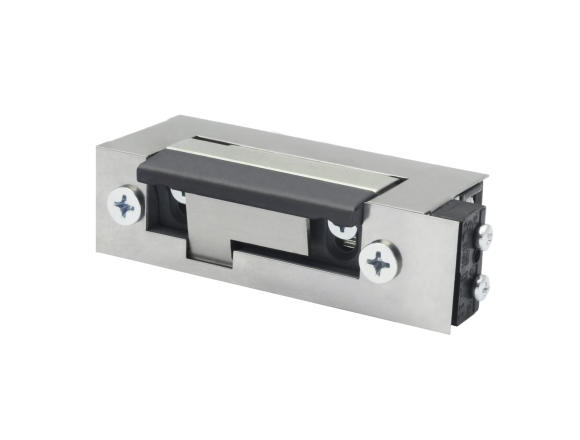

    w wersji z kontrolą zamknięcia wymiary: 20,5mm x 73,5mm x 28,5mm
  • wytrzymałość mechaniczna – nacisk 3500N (350 kg)
  • wytrzymałość mechaniczna – cykle otwierania min. 200 000
  • do drzwi lewych i prawych
  • wzmocniony stalowy zaczep
  • regulowany zaczep w zakresie 4mm

Dodatkowe funkcje:

  • standard
  • z pamięcią wewnętrzną
  • z wyłącznikiem
  • z pamięcią i wyłącznikiem
  • niskoprądowy

Powyższe modele dostępne również z funkcją kontroli zamknięcia (KZ) lub/i warystorem (Y).



12AC

12DC

12DC rewers

24AC/DC

24DC rewers

Indeks ES1-001 ES1-005 - ES1-010 -
Tolerancja napięcia (V) 10-14 10-14  -

AC 22-26

DC 20-26

-
Oporność (Ohm)  23,1 43 - 13 -
Pobór prądu AC (mA) 370 -   130
Pobór prądu DC (mA) 520 280   180
Praca ciągła pod prądem (100% ED) nie opcja - nie -
Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
ES1-001 standard                 symetryczna stalowy, regulowany
ES1-002 standard               symetryczna stalowy, regulowany
ES1-003 standard               symetryczna stalowy, regulowany
ES1-004 standard             symetryczna stalowy, regulowany
ES1-001-Y standard               symetryczna stalowy, regulowany
ES1-002-Y standard             symetryczna stalowy, regulowany
ES1-003-Y standard             symetryczna stalowy, regulowany
ES1-004-Y standard           symetryczna stalowy, regulowany
ES1-005 niskoprądowy                   symetryczna stalowy, regulowany
ES1-006 niskoprądowy                 symetryczna stalowy, regulowany
ES1-007 niskoprądowy                 symetryczna stalowy, regulowany
ES1-008 niskoprądowy               symetryczna stalowy, regulowany
ES1-005-Y niskoprądowy                 symetryczna stalowy, regulowany
ES1-006-Y niskoprądowy               symetryczna stalowy, regulowany
ES1-007-Y niskoprądowy               symetryczna stalowy, regulowany
ES1-008-Y niskoprądowy             symetryczna stalowy, regulowany
ES1-015 do pracy ciągłej 100%ED                   symetryczna stalowy, regulowany
ES1-015-Y do pracy ciągłej 100%ED                 symetryczna stalowy, regulowany
ES1-010 standard                 symetryczna stalowy, regulowany
ES1-011 standard               symetryczna stalowy, regulowany
ES1-012 standard               symetryczna stalowy, regulowany
ES1-013 standard             symetryczna stalowy, regulowany
ES1-010-Y standard               symetryczna stalowy, regulowany
ES1-011-Y standard             symetryczna stalowy, regulowany
ES1-012-Y standard             symetryczna stalowy, regulowany
ES1-013-Y standard           symetryczna stalowy, regulowany
ES1-001-KZ standard               symetryczna stalowy, regulowany
ES1-002-KZ standard             symetryczna stalowy, regulowany
ES1-001-KZY standard             symetryczna stalowy, regulowany
ES1-002-KZY standard           symetryczna stalowy, regulowany
ES1-005-KZ niskoprądowy                 symetryczna stalowy, regulowany
ES1-006-KZ niskoprądowy               symetryczna stalowy, regulowany
ES1-005-KZY niskoprądowy               symetryczna stalowy, regulowany
ES1-006-KZY niskoprądowy             symetryczna stalowy, regulowany
ES1-015-KZ do pracy ciągłej 100%ED                 symetryczna stalowy, regulowany
ES1-015-KZY do pracy ciągłej 100%ED               symetryczna stalowy, regulowany
ES1-010-KZ standard               symetryczna stalowy, regulowany
ES1-011-KZ standard             symetryczna stalowy, regulowany
ES1-010-KZY standard             symetryczna stalowy, regulowany
ES1-011-KZY standard           symetryczna stalowy, regulowany

Wyjaśnienie funkcji

Płaskie blachy zaczepowe (płaskowniki)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej

a

Kątowe blachy zaczepowe

​Wykonane ze stali nierdzewnej lub standardowej (ocynkowanej, niklowanej lub lakierowanej)

a

Obudowy do elektrozaczepów

​Wykonane ze stali zwykłej ocynkowanej lub lakierowanej, montowane bocznie lub od frontu

a

Wzmocnione blachy zaczepowe (z wyślizgiem / prowadnicą pod język zamka klamkowego)

Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej  a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Blachy na specjalne zamówienie Projektujemy i produkujemy okucia dopasowanego do potrzeb klienta
