Hartte seria SHD-C

Hartte seria SHD-C
Pobierz kartę produktu

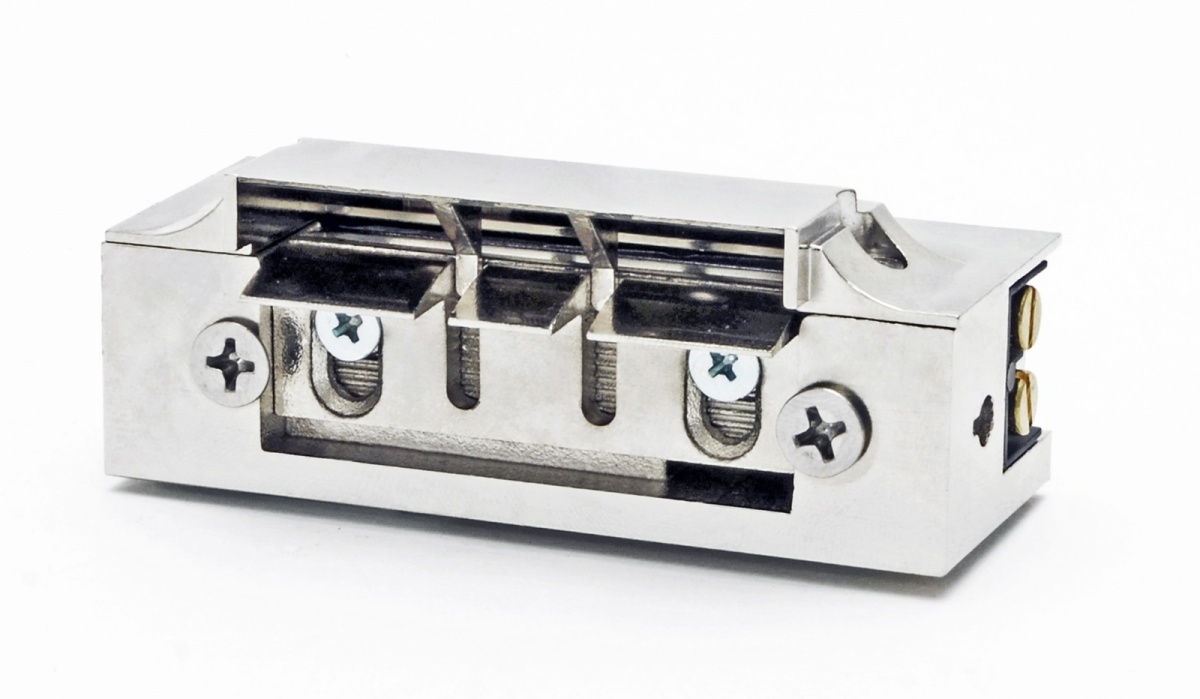

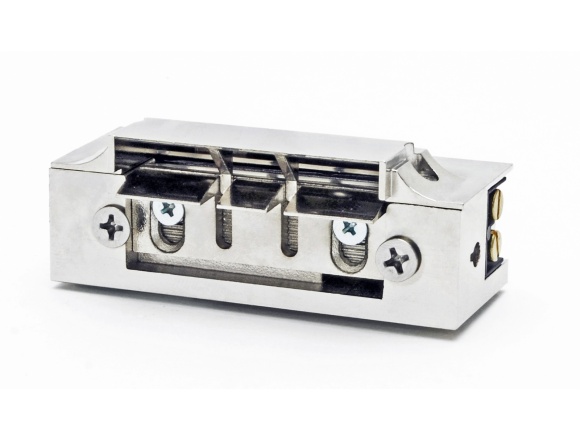

Elektroaczep HARTTE serii SHD-C posiada certyfikat uprawniający do zastosowania w drzwiach przeciwpożarowych oraz dymoszczelnych o klasie odporności ogniowej EI60 zgodnie z rozporządzeniem CPR 305/2011 oraz zharmonizowaną normą dla elektrozaczepów 14846.

Cechuje go symetryczna budowa i regulowany zaczep, co ułatwia i przyspiesza montaż.  Wbudowany wyślizg prowadzi język zamka klamkowego osłaniając ościeżnicę przed uszkodzeniem. Zalecany do drzwi bezprzylgowych. Elektrozaczep standardowy pozostaje zablokowany w przypadku braku zasilania, natomiast odblokowuje się pod wpływem napięcia.

Cechy charakterystyczne:

  • do drzwi przeciwpożarowych o klasyfikacji EI60
  • typ pracy NC (normalnie zamknięty)
  • symetryczna budowa
  • wbudowany wyślizg

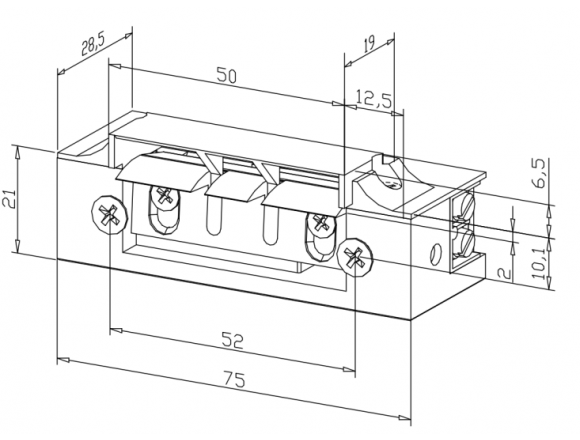

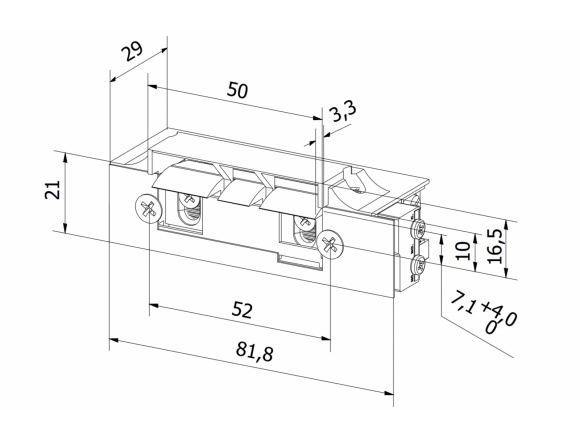

  • wymiary - szerokość 21(27,5) x wysokość 75 x głębokość 28,5mm, z monitoringiem: szerokość 21(27,5)mm x wysokość 81,8mm x  głębokość 29mm
  • wytrzymałość mechaniczna – klasa 2
  • wytrzymałość mechaniczna – cykle otwierania 200.000
  • do drzwi lewych i prawych

Dostępne modele:

  • standardowy (U)
  • rewersyjny (R - montaż na zamku dodatkowym)
  • niskoprądowy (N)

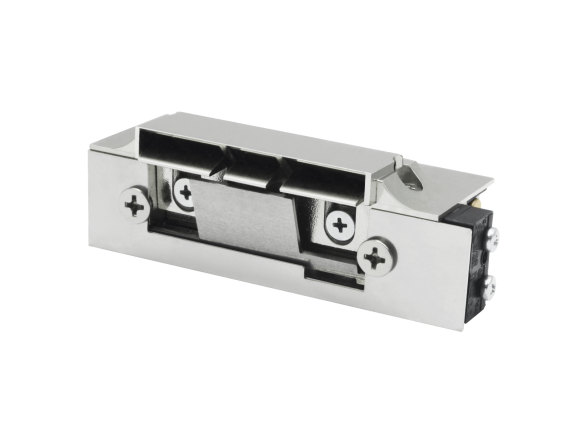

  • z monitoringiem (M)
  • z warystorem (V)



12-24V AC/DC

12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

 SHD00U-C

SHD12U-C

SHD12N-C

SHD12R-C

SHD24U-C

SHD24N-C

SHD24R-C

Tolerancja napięcia (V)

AC 10-14

DC 10-26

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Oporność (Ohm)

 38

21

38

63

130

150

250

Pobór prądu AC (mA)

12V 220

24V 450

400

-

-

130

-

-

Pobór prądu DC (mA)

12V 320

24V 630

570

320

 190

180

160

100

Praca ciągła pod prądem (100% ED)

 tak przy 12V DC

nie

nie

 tak

nie

nie

tak
Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
SHD00U-C niskoprądowy ● ● ● ● ●             ● symetryczna stalowy, regulowany
SHD00UV-C niskoprądowy ● ● ● ● ●         ●   ● symetryczna stalowy, regulowany
SHD00UM-C niskoprądowy ● ● ● ● ●       ●     ● symetryczna stalowy, regulowany
SHD00UMV-C niskoprądowy ● ● ● ● ●       ● ●   ● symetryczna stalowy, regulowany
SHD12U-C standard ●   ● ● ●             ● symetryczna stalowy, regulowany
SHD12UV-C standard ●   ● ● ●         ●   ● symetryczna stalowy, regulowany
SHD12N-C niskoprądowy ●     ● ●             ● symetryczna stalowy, regulowany
SHD12NV-C niskoprądowy ●     ● ●         ●   ● symetryczna stalowy, regulowany
SHD12R-C rewersyjny ●     ●   ●           ● symetryczna stalowy, regulowany
SHD12RV-C rewersyjny ●     ●   ●       ●   ● symetryczna stalowy, regulowany
SHD24U-C standard   ● ● ● ●             ● symetryczna stalowy, regulowany
SHD24UV-C standard   ● ● ● ●         ●   ● symetryczna stalowy, regulowany
SHD24N-C niskoprądowy   ●   ● ●             ● symetryczna stalowy, regulowany
SHD24NV-C niskoprądowy   ●   ● ●         ●   ● symetryczna stalowy, regulowany
SHD24R-C rewersyjny   ●   ●   ●           ● symetryczna stalowy, regulowany
SHD24RV-C rewersyjny   ●   ●   ●       ●   ● symetryczna stalowy, regulowany
SHD12UM-C standard ●   ● ● ●       ●     ● symetryczna stalowy, regulowany
SHD12UMV-C standard ●   ● ● ●       ● ●   ● symetryczna stalowy, regulowany
SHD12NM-C niskoprądowy ●     ● ●       ●     ● symetryczna stalowy, regulowany
SHD12NMV-C niskoprądowy ●     ● ●       ● ●   ● symetryczna stalowy, regulowany
SHD12RM-C rewersyjny ●     ●   ●     ●     ● symetryczna stalowy, regulowany
SHD12RMV-C rewersyjny ●     ●   ●     ● ●   ● symetryczna stalowy, regulowany
SHD24UM-C standard   ● ● ● ●       ●     ● symetryczna stalowy, regulowany
SHD24UMV-C standard   ● ● ● ●       ● ●   ● symetryczna stalowy, regulowany
SHD24NM-C niskoprądowy   ●   ● ●       ●     ● symetryczna stalowy, regulowany
SHD24NMV-C niskoprądowy   ●   ● ●       ● ●   ● symetryczna stalowy, regulowany
SHD24RM-C rewersyjny   ●   ●   ●     ●     ● symetryczna stalowy, regulowany
SHD24RMV-C rewersyjny   ●   ●   ●     ● ●   ● symetryczna stalowy, regulowany

Wyjaśnienie funkcji

Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1 ●       ●   ●   ●

●

 ●   85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2 ●       ●   ●   ● ● ●   130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3 ●         ● ●   ● ● ●   130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4 ●       ●   ●   ● ●   ● 250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5 ●       ●   ●   ● ● ●   250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6 ●       ●   ●   ● ● ●   250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-P7 ●         ● ●   ● ●   ● 250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1   ●     ●   ●   ● ●   ● 150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2   ●     ●   ●   ●     ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3   ●     ●   ●   ●     ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K4   ●     ●   ●     ●   ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5   ●     ●   ●     ●   ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K6   ●     ●     ● ●     ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7   ●     ●     ● ●     ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K8   ●     ●     ●   ●   ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9   ●     ●     ●   ●   ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-C1     ●     ● ●   ● ● ●   120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2     ●     ●   ● ● ● ●   120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3     ●     ● ●   ● ● ●   200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4     ●     ●   ● ● ● ●   250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1       ●   ● ●   ●   ●   200 x 24 x 1,5  XS, XS-CF, XSHD
OK-U2       ●   ● ●     ● ●   200 x 24 x 1,5  XS, XS-C, XSHD
:
