Hartte seria SHD

Hartte seria SHD
Pobierz kartę produktu

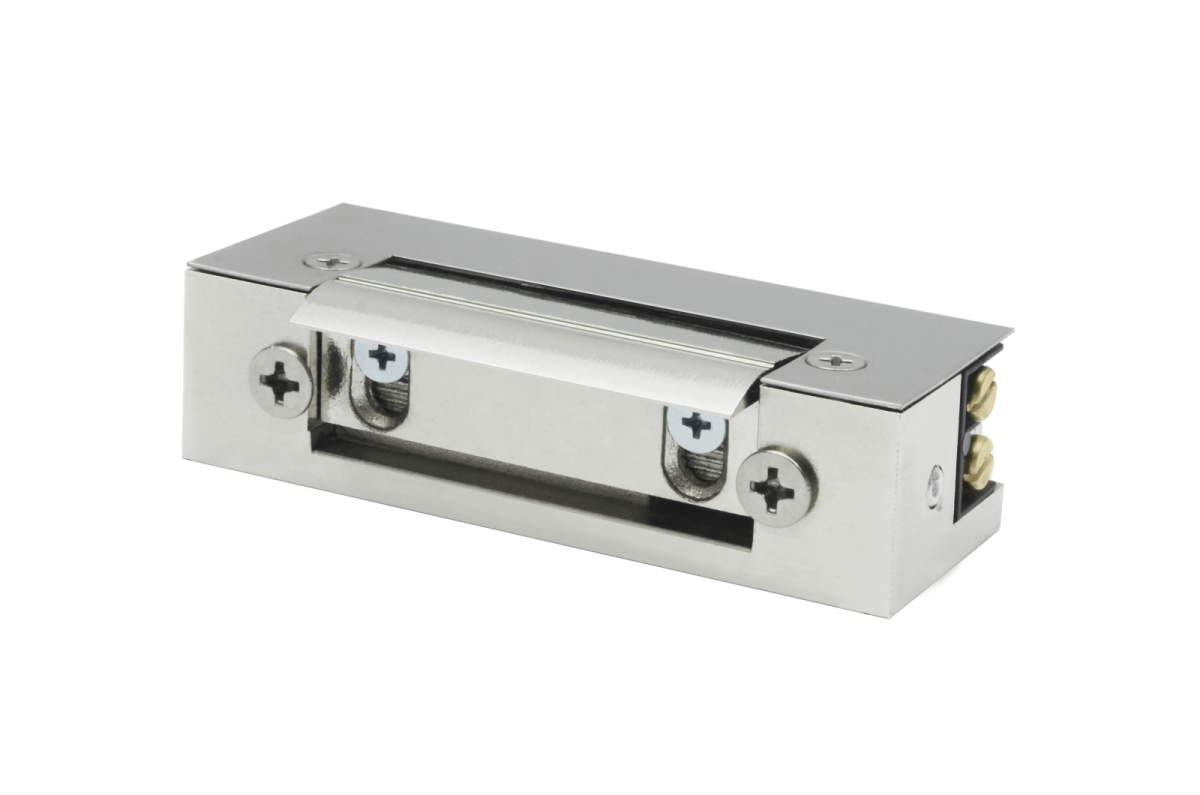

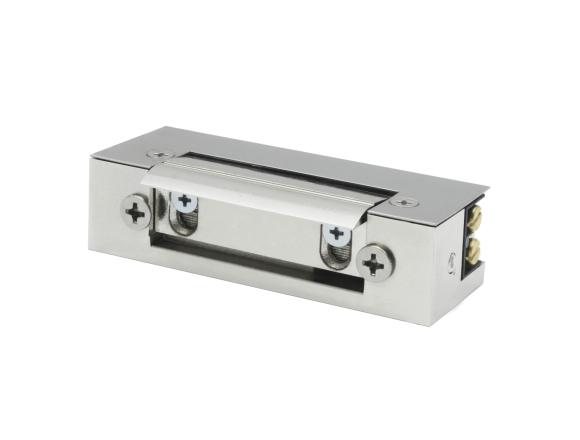

Elektrozaczepy przeciwpożarowe z serii SHD posiadają certyfikat uprawniający do stosowania we wszystkich rodzajach drzwi dymoszczelnych i przeciwpożarowych o odporności ogniowej EI60 zgodnie z rozporządzeniem CPR 305/2011 oraz zharmonizowaną normą dla elektrozaczepów 14846.

Posiadają stalowy zaczep z zakresem regulacji 4 mm oraz symetryczną obudowę, co ułatwia i przyspiesza montaż w prawych i lewych drzwiach a także upraszcza proces otworowania ościeżnic do drzwi ppoż.

Cechy charakterystyczne:

  • do drzwi przeciwpożarowych o klasyfikacji EI60
  • typ pracy NC (normalnie zamknięty) lub NO (rewersyjny)
  • symetryczna budowa

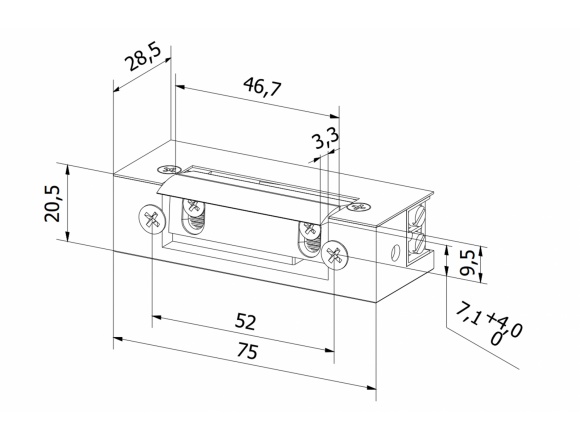

  • wymiary: szerokość 20,5 mm, wysokość 75 mm, głębokość 28,5 mm,

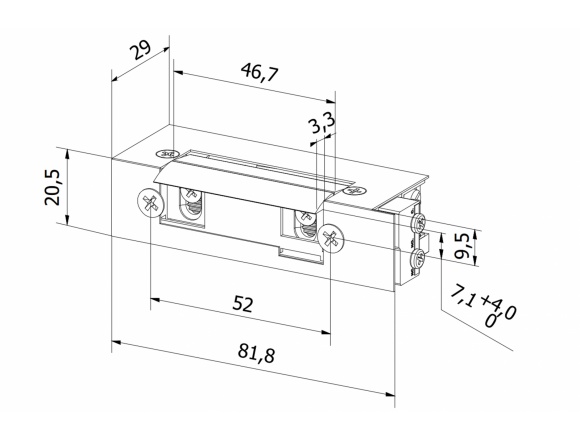

    w wersji z monitoringiem: 20,5 mm x 81,8 mm x 29 mm
  • wytrzymałość mechaniczna – klasa 2
  • wytrzymałość mechaniczna – cykle otwierania 200.000
  • do drzwi lewych i prawych
  • regulowany zaczep w zakresie 4 mm

Dostępne modele:

  • standardowy (U)
  • rewersyjny (R - montaż na zamku dodatkowym)
  • niskoprądowy (N)

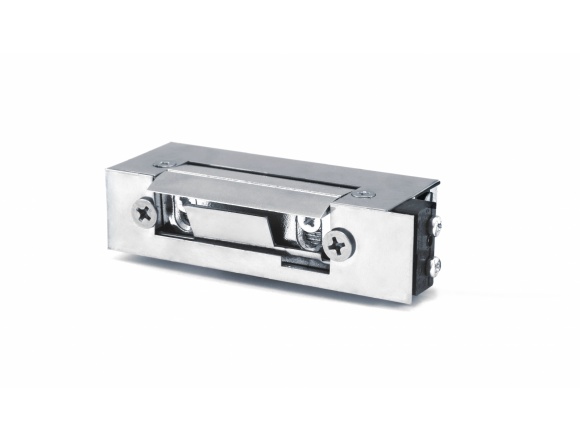

  • z monitoringiem (M)
  • z warystorem (V)



12-24 V AC/DC

 12AC/DC

12DC

12DC rewers

24AC/DC

24DC

24DC rewers

Indeks

 SHD00U

SHD12U

SHD12N

SHD12R

SHD24U

SHD24N

SHD24R

Tolerancja napięcia (V)

AC 10-14

DC 10-26

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Oporność (Ohm)

 38

21

38

63

130

150

250

Pobór prądu AC (mA)

12V 220

24V 450

400

-

-

130

-

-

Pobór prądu DC (mA)

12V 320

24V 630

570

320

 190

180

160

100

Praca ciągła pod prądem (100% ED)

 tak przy 12V DC

nie

nie

tak

nie

nie

tak
Nazwa modelu Rodzaj Napięcie Zasilanie Działanie Funkcje Obudowa Zaczep
    12V 24V AC DC NC NO Wyłącznik Pamięć Monitoring Warystor Wzmocniona sprężyna Wyślizg
SHD00U niskoprądowy, ● ● ● ● ●               symetryczna stalowy, regulowany
SHD00UV niskoprądowy ● ● ● ● ●         ●     symetryczna stalowy, regulowany
SHD00UM niskoprądowy ● ● ● ● ●       ●       symetryczna stalowy, regulowany
SHD00UMV niskoprądowy ● ● ● ● ●       ● ●     symetryczna stalowy, regulowany
SHD12U standard ●   ● ● ●               symetryczna stalowy, regulowany
SHD12UV standard ●   ● ● ●         ●     symetryczna stalowy, regulowany
SHD12N niskoprądowy ●     ● ●               symetryczna stalowy, regulowany
SHD12NV niskoprądowy ●     ● ●         ●     symetryczna stalowy, regulowany
SHD12R rewersyjny ●     ●   ●             symetryczna stalowy, regulowany
SHD12RV rewersyjny ●     ●   ●       ●     symetryczna stalowy, regulowany
SHD24U standard   ● ● ● ●               symetryczna stalowy, regulowany
SHD24UV standard   ● ● ● ●         ●     symetryczna stalowy, regulowany
SHD24N niskoprądowy   ●   ● ●               symetryczna stalowy, regulowany
SHD24NV niskoprądowy   ●   ● ●         ●     symetryczna stalowy, regulowany
SHD24R rewersyjny   ●   ●   ●             symetryczna stalowy, regulowany
SHD24RV rewersyjny   ●   ●   ●       ●     symetryczna stalowy, regulowany
SHD12UM standard ●   ● ● ●       ●       symetryczna stalowy, regulowany
SHD12UMV standard ●   ● ● ●       ● ●     symetryczna stalowy, regulowany
SHD12NM niskoprądowy ●     ● ●       ●       symetryczna stalowy, regulowany
SHD12NMV niskoprądowy ●     ● ●       ● ●     symetryczna stalowy, regulowany
SHD12RM rewersyjny ●     ●   ●     ●       symetryczna stalowy, regulowany
SHD12RMV rewersyjny ●     ●   ●     ● ●     symetryczna stalowy, regulowany
SHD24UM standard   ● ● ● ●       ●       symetryczna stalowy, regulowany
SHD24UMV standard   ● ● ● ●       ● ●     symetryczna stalowy, regulowany
SHD24NM niskoprądowy   ●   ● ●       ●       symetryczna stalowy, regulowany
SHD24NMV niskoprądowy   ●   ● ●       ● ●     symetryczna stalowy, regulowany
SHD24RM rewersyjny   ●   ●   ●     ●       symetryczna stalowy, regulowany
SHD24RMV rewersyjny   ●   ●   ●     ● ●     symetryczna stalowy, regulowany

Wyjaśnienie funkcji

Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1 ●       ●   ●   ●

●

 ●   85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2 ●       ●   ●   ● ● ●   130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3 ●         ● ●   ● ● ●   130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4 ●       ●   ●   ● ●   ● 250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5 ●       ●   ●   ● ● ●   250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6 ●       ●   ●   ● ● ●   250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-P7 ●         ● ●   ● ●   ● 250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1   ●     ●   ●   ● ●   ● 150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2   ●     ●   ●   ●     ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3   ●     ●   ●   ●     ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K4   ●     ●   ●     ●   ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5   ●     ●   ●     ●   ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K6   ●     ●     ● ●     ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7   ●     ●     ● ●     ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-K8   ●     ●     ●   ●   ● 250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9   ●     ●     ●   ●   ● 250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD, GL
OK-C1     ●     ● ●   ● ● ●   120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2     ●     ●   ● ● ● ●   120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3     ●     ● ●   ● ● ●   200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4     ●     ●   ● ● ● ●   250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1       ●   ● ●   ●   ●   200 x 24 x 1,5  XS, XS-CF, XSHD
OK-U2       ●   ● ●     ● ●   200 x 24 x 1,5  XS, XS-C, XSHD
:
