Blachy montażowe

Blachy montażowe
Pobierz kartę produktu

Blachy i obudowy montażowe dopasowane do naszych produktów.

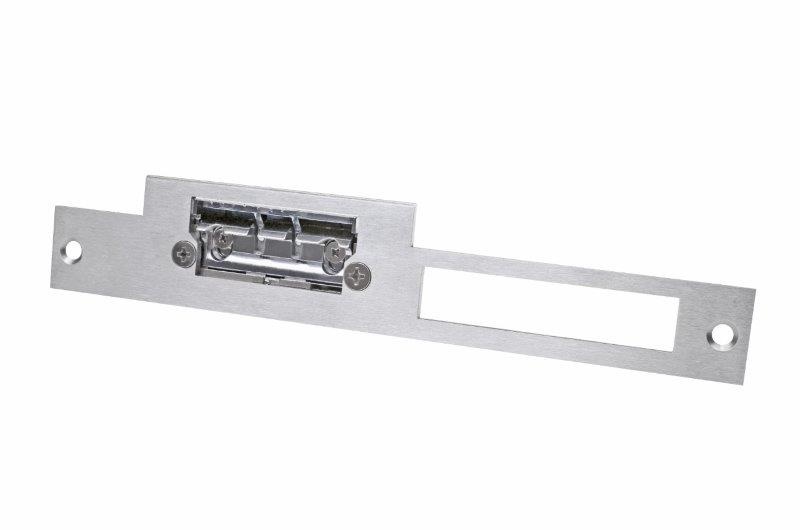

Blachy płaskie (otwarte i zamknięte)

  • wykonane ze stali ocynkowanej i nierdzewnej
  • stosowane do ościeżnic drewnianych (zaokrąglone rogi) oraz profili aluminiowych, stalowych lub PCV (prostokątne rogi)
  • uniwersalne wymiary - długość od 85 mm do 250 mm
  • 4 otwory montażowe
  • możliwość wykonania również blach o innych wymiarach na zamówienie

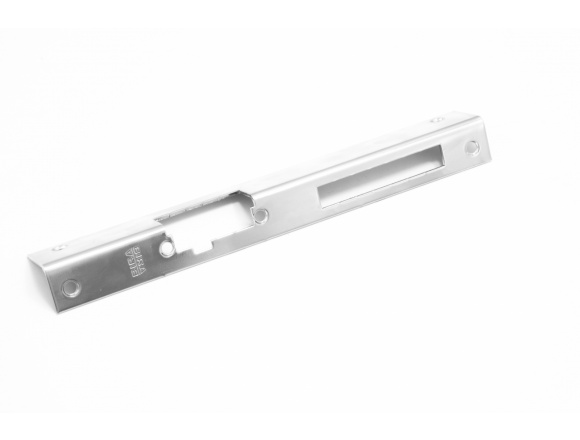

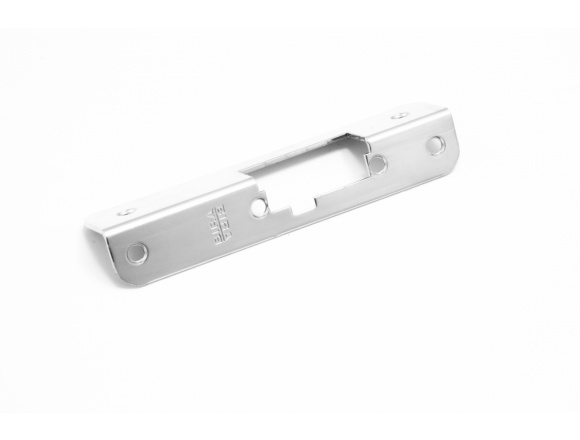

Blachy kątowe

  • wykonane ze stali ocynkowanej
  • stosowane do ościeżnic drewnianych (zaokrąglone rogi) i profili aluminiowych, stalowych lub PCV (prostokątne rogi)
  • uniwersalne wymiary - długość od 150 mm do 250 mm
  • 4 otwory montażowe
  • dopasowane do produktów Bira i Hartte (np. SHD, XSHD, XS,S)
  • możliwość wykonywania innych okuć na zamówienie

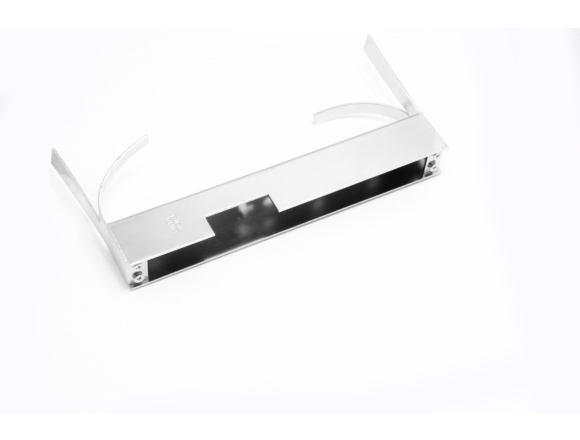

Blachy typu "U"

  • wykonane ze stali nierdzewnej
  • stosowane do profili aluminiowych
  • uniwersalne wymiary - długość 200 mm szerokość 24 mm
  • 2 otwory montażowe
  • dopasowane do produktów z serii Hartte ( np. XS, XS-CF)
  • możliwość wykonania również innych blach na zamówienie

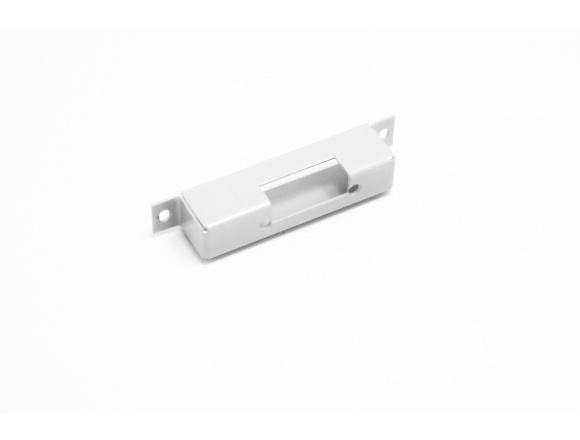

Nietypowe blachy i elementy montażowe

  • projekt blachy opracowany na zamówienie Klienta
  • wykonane ze stali czarnej lub nierdzewnej
  • wymiary dostosowane do wymagań
  • zróżnicowane kształty i zastosowania
Indeks Rodzaj blachy zaczepowej Materiał Cechy charakterystyczne Wymiary   Zastosowanie - serie elektrozaczepów

płaska otwarta
kątowa
płaska zamknięta
typu "U"
stal ocynkowana
stal nierdzewna
ostre rogi
zaokrąglone rogi
lewa
prawa
2 otwory montażowe
4 otwory montażowe
mm
Modele dopasowane do poszczególnych blach
OK-P1

  85 x 24 x 3  ES1, XS, XSHD (bez modeli z monitoringiem)
OK-P2             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P3             130 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P4             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P5             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-P6             250 x 25 x 3  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-P7             250 x 25 x 3  ES1, S, XS, SHD, XSHD
OK-K1             150 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K2               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K3               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K4               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K5               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K6               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K7               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-K8               250 x 25/32 x 2  ES1, S, XS, SHD, XSHD
OK-K9               250 x 25/32 x 2  EL1, ELP, ES1, S, XS, SHD, XSHD
OK-C1             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C2             120 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C3             200 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-C4             250 x 24 x 3  XS-C, XSHD-C, SHD-C
OK-U1               200 x 24 x 1,5  XS, XS-CF
OK-U2               200 x 24 x 1,5  XS, XS-C
