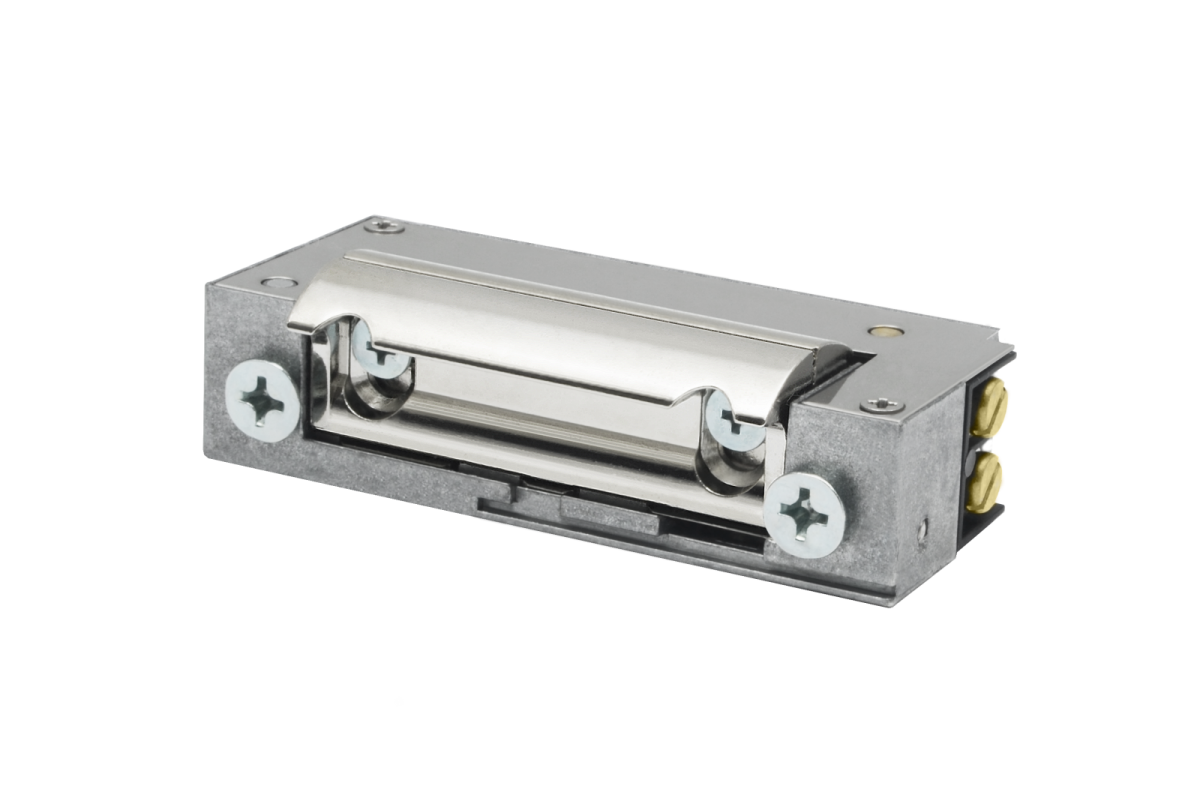

Die Elektro-Türöffner der Serie XS sind schmal (nur 16,2 mm breit), symmetrisch und dank ihrer kleinen Abmessungen für den Einbau in schmale Profilen und Türzargen geeignet. Sie sind hervorragend für linke und rechte Türen aller Art einsetzbar. Eine Radiusfalle (nicht über das Türgehäuse hinausragend) und eine im Bereich von 3 mm regulierbare Falle, die eine kleinere Aussparung benötigt, vereinfacht und beschleunigt die Montage. Erhältlich sowohl in Ausführungen mit Rückmeldekontakt(M), für Türen mit Vorlast (-B) sowie mit optimalen Fallenführung für sanftes Zusammenspiel mit der Schlossfalle (-C).

Charakteristik:

  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
  • Symmetrische Gehäuse

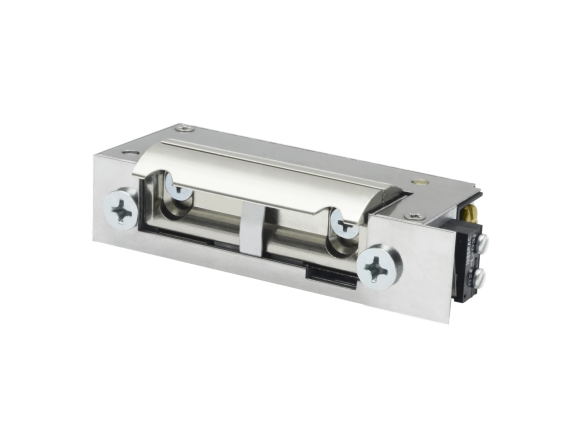

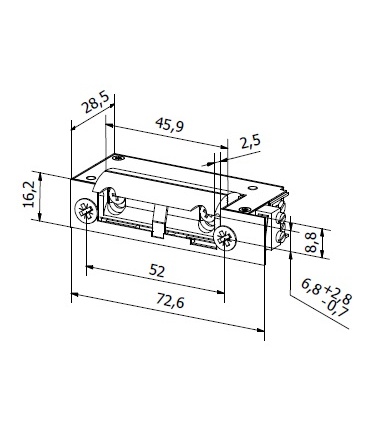

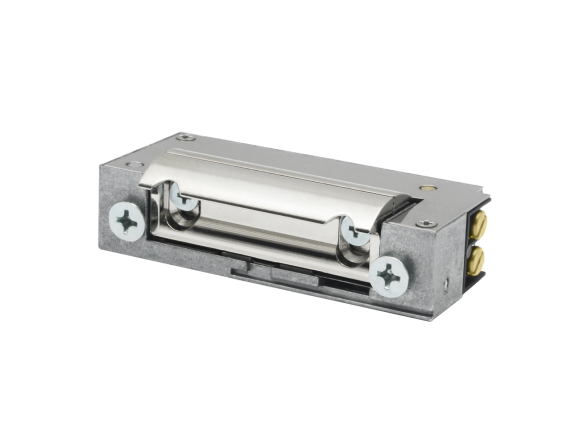

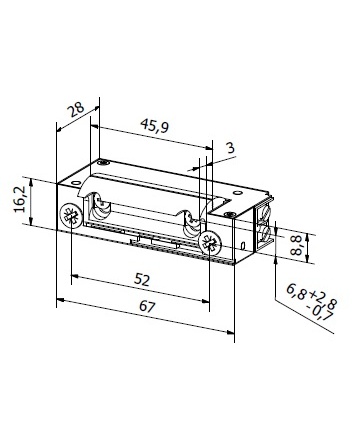

  • Abmessungen: Breite 16,2mm, Höhe 67mm, Tiefe 28mm, Abmessungen mit Schließkontrolle
    für Tür (M) 16,2mm x 72,6mm x 28mm
  • Festigkeit gegen Aufbruch 3000 N (300kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen
  • Falle 3mm verstellbar
  • Radius Falle ohne außerhalb seines Umrißes

Zusatzfunktionen:

  • Arbeitsstrom
  • mit Arretierung
  • mit Mechanischer Entriegelung
  • mit Arretierung und Mechanischer Entriegelung
  • Ruhestrom (normal geöffnet)
  • für Dauerbetrieb
  • für Türen mit Vorlast

Diese Modelle auch mit Rückmeldekontakt (M) und / oder Ausgleichsdiode bei Überspannungen (V) (Varistor). Reihe XS-B für Türen mit Vorlast (-B).



06AC

12AC/DC

12DC

12DC Ruhestrom

24AC/DC

24DC

24DC Ruhestrom

Index

XS06A

XS12U

XS12N

XS12R

XS24U

XS24N

XS24R

Spannung Toleranzbereich (V)

6-12

10-14

10-14

10-14

AC 21-26

DC 20-26

20-26

20-26

Resistenz (Ohm)

8

17,6

60

60

60

230

230

Nennstromaufnahme AC (mA)

1100

480

-

-

280

-

-

Nennstromaufnahme DC (mA)

-

680

200

200

400

104

104

Dauerbetrieb (100%ED)

nein

nein

option

ja

nein

nein

ja

Index betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    06V 12V 24V AC DC Arbeitsstrom Ruhestrom

Mechanischer Entriegelung

Arretierung

Rückmeldekontakt Varistor verstärkter Fallenfeder Fallenführung
XS06A Arbeitsstrom                     symmetrische, schmal einstellbare Radiusfalle
XS06AP Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS06AW Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS06APW Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06AV Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS06APV Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06AWV Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06APWV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12U Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS12UP Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12UW Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12UPW Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UV Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12UPV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UWV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPWV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12N Niederstrom                     symmetrische, schmal einstellbare Radiusfalle
XS12NP Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS12NW Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS12NPW Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NV Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS12NPV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NWV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NPWV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS12E Dauerbetrieb (100%ED)                     symmetrische, schmal einstellbare Radiusfalle
XS12EV Dauerbetrieb (100%ED)                     symmetrische, schmal einstellbare Radiusfalle
XS12R Ruhestrom                     symmetrische, schmal einstellbare Radiusfalle
XS12RV Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS24U Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24UP Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UW Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UPW Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UV Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UPV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UWV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPWV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24N Niederstrom                     symmetrische, schmal einstellbare Radiusfalle
XS24NP Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24NW Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24NPW Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NV Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24NPV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NWV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NPWV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS24R Ruhestrom                     symmetrische, schmal einstellbare Radiusfalle
XS24RV Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS06AM Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS06APM Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06AWM Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06APWM Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS06AMV Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS06APMV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS06AWMV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS06APWMV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UM Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12UPM Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UWM Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPWM Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UMV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPMV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UWMV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UPWMV Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS12NM Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS12NPM Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NWM Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NPWM Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS12NMV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12NPMV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS12NWMV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS12NPWMV Niederstrom             symmetrische, schmal einstellbare Radiusfalle
XS12EM Dauerbetrieb (100%ED)                   symmetrische, schmal einstellbare Radiusfalle
XS12EMV Dauerbetrieb (100%ED)                 symmetrische, schmal einstellbare Radiusfalle
XS12RM Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS12RMV Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UM Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UPM Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UWM Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPWM Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UMV Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPMV Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UWMV 81 Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UPWMV Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS24NM Niederstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24NPM Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NWM Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NPWM Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS24NMV Niederstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24NPMV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS24NWMV Niederstrom               symmetrische, schmal einstellbare Radiusfalle
XS24NPWMV Niederstrom             symmetrische, schmal einstellbare Radiusfalle
XS24RM Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS24RMV Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS12U-B Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS12UP-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UW-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPW-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UV-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPV-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UWV-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UPWV-B Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS12R-B Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS12RV-B Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS24U-B Arbeitsstrom                 symmetrische, schmal einstellbare Radiusfalle
XS24UP-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UW-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPW-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UV-B Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPV-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UWV-B Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UPWV-B Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS24R-B Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS24RV-B Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS12U-C Arbeitsstrom                 a symmetrische, schmal einstellbare Radiusfalle
XS12UP-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UW-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPW-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UV-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS12UPV-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UWV-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS12UPWV-C Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS12R-C Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS12RV-C Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle
XS24U-C Arbeitsstrom                   symmetrische, schmal einstellbare Radiusfalle
XS24UP-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UW-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPW-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UV-C Arbeitsstrom               symmetrische, schmal einstellbare Radiusfalle
XS24UPV-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UWV-C Arbeitsstrom             symmetrische, schmal einstellbare Radiusfalle
XS24UPWV-C Arbeitsstrom           symmetrische, schmal einstellbare Radiusfalle
XS24R-C Ruhestrom                   symmetrische, schmal einstellbare Radiusfalle
XS24RV-C Ruhestrom                 symmetrische, schmal einstellbare Radiusfalle



Flachschließbleche

  • aus verschiedenen Materialen: Edelstahl, Stahl verzinkt
  • vernickelt, verzinkt oder lackiert


Winkelschließbleche

  • ​aus verschiedenen Materialen: Edelstahl, Stahl verzinkt
  • vernickelt, verzinkt oder lackiert


Spezialle Schließbleche

  • aus verschiedenen Materialen: Edelstahl, Stahl verzinkt
  • vernickelt, verzinkt oder lackiert


Spezialle Schließbleche mit Fallenführung

  • aus verschiedenen Materialen: Edelstahl, Stahl verzinkt
  • vernickelt, verzinkt oder lackiert


Blachy do wmurowania

  • Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach

Schließbleche auf Anfrage
  • striking plates adapted to customer needs
