Hartte serie S

Hartte serie S
Download product card

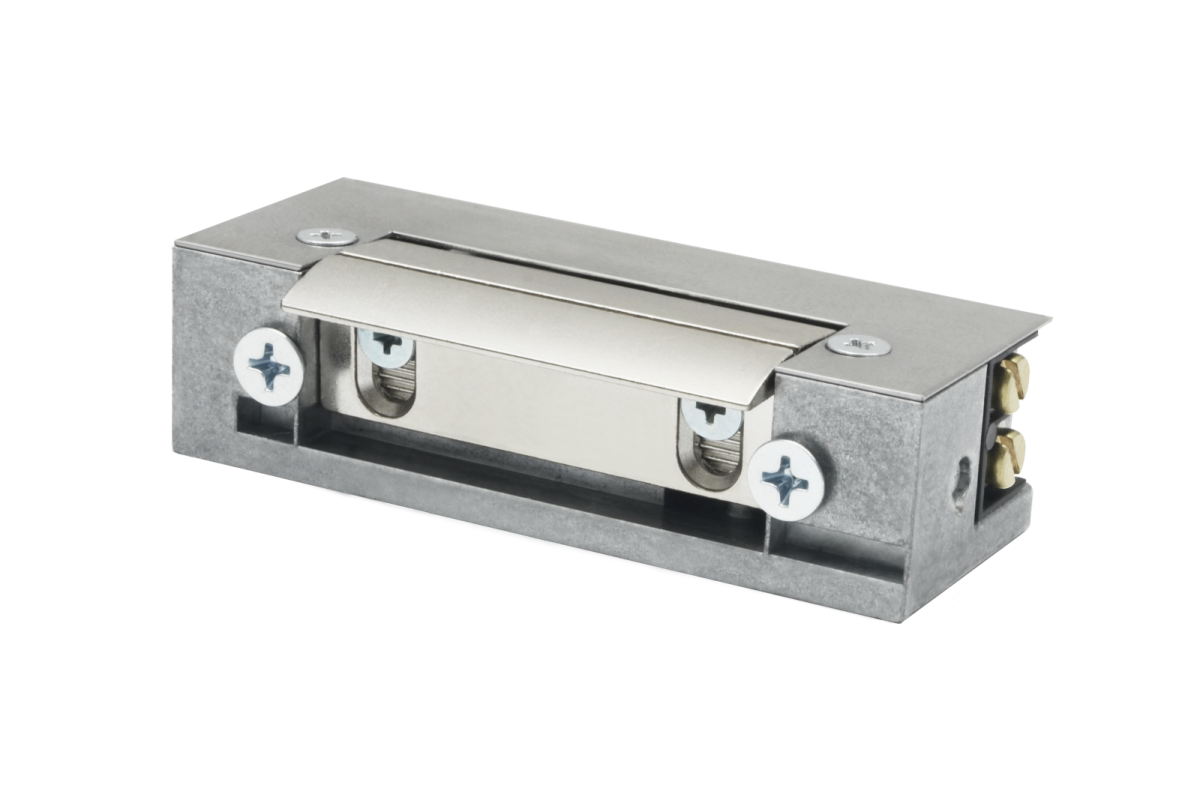

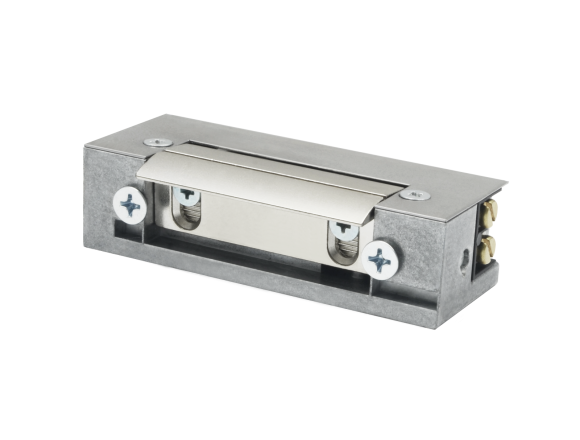

Die Elektro-Türöffner der Serie S sind in jeder Hinsicht die vielseitigsten Elektro-Türöffner. Sie haben eine symmetrische Bauform, eine im Bereich von 4 mm einstellbare Türöffnerfalle sowie viele zusätzliche Optionen und Funktionen. Sie sind in Holz-, Stahl-, Aluminium- und PVC-Türen von privaten und öffentlichen Gebäuden verwendbar und kommen in den Zutrittskontrollsystemen von Büro-, Kauf-, Gewerbe- und Mehrfamilienhäusern zum Einsatz.

Charakteristik:

  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
  • Symmetrische Gehäuse

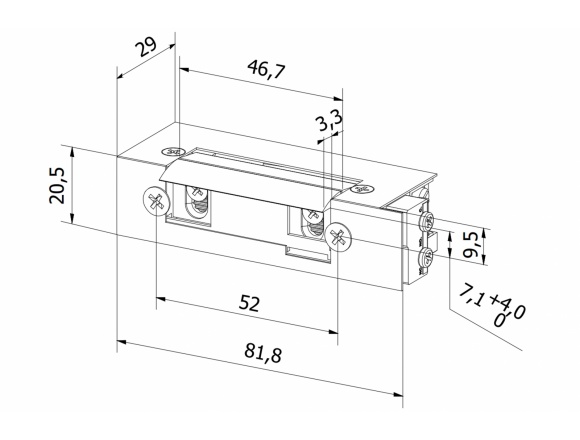

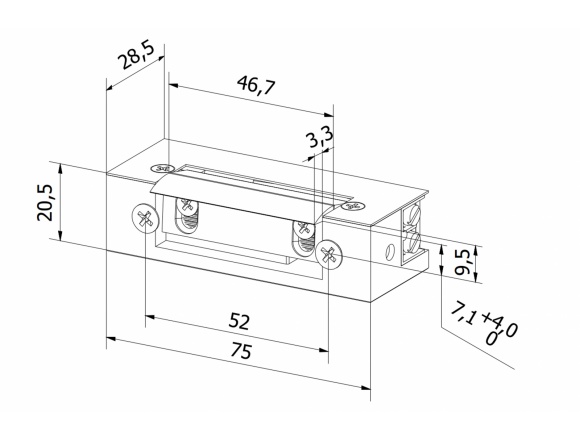

  • Abmessungen: Breite 20,5mm, Höhe 75mm, Tiefe 28,5mm, Abmessungen mit Rückmeldekontakt(M) 20,5mm x 81mm x 29mm
  • Festigkeit gegen Aufbruch 3500 N (350kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen
  • Falle 4mm verstellbar

Zusatzfunktionen:

  • Arbeitsstrom
  • mit Arretierung
  • mit mechanische Entriegelung
  • mit Arretierung und mechanische Entriegelung
  • Ruhestrom (normal geöffnet)
  • für Dauerbetrieb

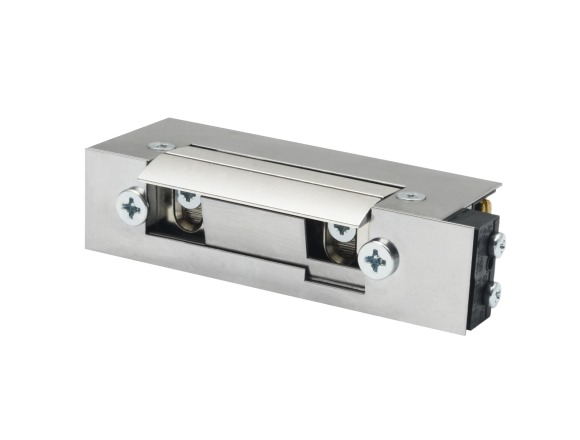

Diese Modelle auch mit Rückmeldekontakt (M) und / oder Ausgleichsdiode bei Überspannungen (V) (Varistor)



06AC

12AC/DC

12DC

12DC Ruhestrom

24AC/DC

24DC

24DC Ruhestrom

Index

S06A

S12U

S12N

S12R

S24U

S24N

S24R

Spannung Toleranzbereich (V)

6-12

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Resistenz (Ohm)

10

21

38

63

130

150

250

Nennstromaufnahme AC (mA)

1200

400

-

-

130

-

-

Nennstromaufnahme DC (mA)

-

570

320

190

180

160

100

Dauerbetrieb (100%ED)

nein

nein

option

ja

nein

option

ja

Index Betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    06V 12V 24V AC DC Arbeitsstrom Ruhestrom Mechanischer Entriegelung Arretierung Rückmeldekontakt Varistor verstärkter Fallenfeder Fallenführung
S06A Arbeitsstrom                     symmetrische verstellbare
S06AP Arbeitsstrom                   symmetrische verstellbare
S06AW Arbeitsstrom                   symmetrische verstellbare
S06APW Arbeitsstrom                 symmetrische verstellbare
S06AV Arbeitsstrom                   symmetrische verstellbare
S06APV Arbeitsstrom                 symmetrische verstellbare
S06AWV Arbeitsstrom                 symmetrische verstellbare
S06APWV Arbeitsstrom               symmetrische verstellbare
S12U Arbeitsstrom                   symmetrische verstellbare
S12UP Arbeitsstrom                 symmetrische verstellbare
S12UW Arbeitsstrom                 symmetrische verstellbare
S12UPW Arbeitsstrom               symmetrische verstellbare
S12UV Arbeitsstrom                 symmetrische verstellbare
S12UPV Arbeitsstrom               symmetrische verstellbare
S12UWV Arbeitsstrom               symmetrische verstellbare
S12UPWV Arbeitsstrom             symmetrische verstellbare
S12N Niederstrom                     symmetrische verstellbare
S12NP Niederstrom                   symmetrische verstellbare
S12NW Niederstrom                   symmetrische verstellbare
S12NPW Niederstrom                 symmetrische verstellbare
S12NV Niederstrom                   symmetrische verstellbare
S12NPV Niederstrom                 symmetrische verstellbare
S12NWV Niederstrom                 symmetrische verstellbare
S12NPWV Niederstrom               symmetrische verstellbare
S12E Dauerbetrieb (100%ED)                     symmetrische verstellbare
S12EV Dauerbetrieb (100%ED)                   symmetrische verstellbare
S12R Ruhestrom                     symmetrische verstellbare
S12RV Ruhestrom                   symmetrische verstellbare
S24U Arbeitsstrom                   symmetrische verstellbare
S24UP Arbeitsstrom                 symmetrische verstellbare
S24UW Arbeitsstrom                 symmetrische verstellbare
S24UPW Arbeitsstrom               symmetrische verstellbare
S24UV Arbeitsstrom                 symmetrische verstellbare
S24UPV Arbeitsstrom               symmetrische verstellbare
S24UWV Arbeitsstrom               symmetrische verstellbare
S24UPWV Arbeitsstrom             symmetrische verstellbare
S24N Niederstrom                     symmetrische verstellbare
S24NP Niederstrom                   symmetrische verstellbare
S24NW Niederstrom                   symmetrische verstellbare
S24NPW Niederstrom                 symmetrische verstellbare
S24NV Niederstrom                   symmetrische verstellbare
S24NPV Niederstrom                 symmetrische verstellbare
S24NWV Niederstrom                 symmetrische verstellbare
S24NPWV Niederstrom               symmetrische verstellbare
S24E Dauerbetrieb (100%ED)                     symmetrische verstellbare
S24EV Dauerbetrieb (100%ED)                   symmetrische verstellbare
S24R Ruhestrom                     symmetrische verstellbare
S24RV Ruhestrom                   symmetrische verstellbare
S06AM Arbeitsstrom                   symmetrische verstellbare
S06APM Arbeitsstrom                 symmetrische verstellbare
S06AWM Arbeitsstrom                 symmetrische verstellbare
S06APWM Arbeitsstrom               symmetrische verstellbare
S06AMV Arbeitsstrom                 symmetrische verstellbare
S06APMV Arbeitsstrom               symmetrische verstellbare
S06AWMV Arbeitsstrom               symmetrische verstellbare
S06APWMV Arbeitsstrom             symmetrische verstellbare
S12UM Arbeitsstrom                 symmetrische verstellbare
S12UPM Arbeitsstrom               symmetrische verstellbare
S12UWM Arbeitsstrom               symmetrische verstellbare
S12UPWM Arbeitsstrom             symmetrische verstellbare
S12UMV Arbeitsstrom               symmetrische verstellbare
S12UPMV Arbeitsstrom             symmetrische verstellbare
S12UWMV Arbeitsstrom             symmetrische verstellbare
S12UPWMV Arbeitsstrom           symmetrische verstellbare
S12NM Niederstrom                   symmetrische verstellbare
S12NPM Niederstrom                 symmetrische verstellbare
S12NWM Niederstrom                 symmetrische verstellbare
S12NPWM Niederstrom               symmetrische verstellbare
S12NMV Niederstrom                 symmetrische verstellbare
S12NPMV Niederstrom               symmetrische verstellbare
S12NWMV Niederstrom               symmetrische verstellbare
S12NPWMV Niederstrom             symmetrische verstellbare
S12EM Dauerbetrieb (100%ED)                   symmetrische verstellbare
S12EMV Dauerbetrieb (100%ED)                 symmetrische verstellbare
S12RM Ruhestrom                   symmetrische verstellbare
S12RMV Ruhestrom                 symmetrische verstellbare
S24UM Arbeitsstrom                 symmetrische verstellbare
S24UPM Arbeitsstrom               symmetrische verstellbare
S24UWM Arbeitsstrom               symmetrische verstellbare
S24UPWM Arbeitsstrom             symmetrische verstellbare
S24UMV Arbeitsstrom               symmetrische verstellbare
S24UPMV Arbeitsstrom             symmetrische verstellbare
S24UWMV Arbeitsstrom             symmetrische verstellbare
S24UPWMV Arbeitsstrom           symmetrische verstellbare
S24NM Niederstrom                   symmetrische verstellbare
S24NPM Niederstrom                 symmetrische verstellbare
S24NWM Niederstrom                 symmetrische verstellbare
S24NPWM Niederstrom               symmetrische verstellbare
S24NMV Niederstrom                 symmetrische verstellbare
S24NPMV Niederstrom               symmetrische verstellbare
S24NWMV Niederstrom               symmetrische verstellbare
S24NPWMV Niederstrom             symmetrische verstellbare
S24EM Dauerbetrieb (100%ED)                   symmetrische verstellbare
S24EMV Dauerbetrieb (100%ED)                 symmetrische verstellbare
S24RM Ruhestrom                   symmetrische verstellbare
S24RMV Ruhestrom                 symmetrische verstellbare



Flat plates

  • made out of different materials: stainless steel, standard steel, anodized aluminum
  • polished, plated, galvanized or painted
a

Angle plates

  • ​made out of steel or stainless steel
  • plated, galvanized or painted
a

Boxes

  • ​made out of steel
  • galvanized or painted
  • front or side mounting
a

Special plates with latch bolt guide securing profile

  • made out of steel or stainless steel
  • plated, galvanized or painted
  • Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej
a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Mounting brackets for order
  • striking plates adapted to customer needs
