Biratronik serie EL1

Biratronik serie EL1

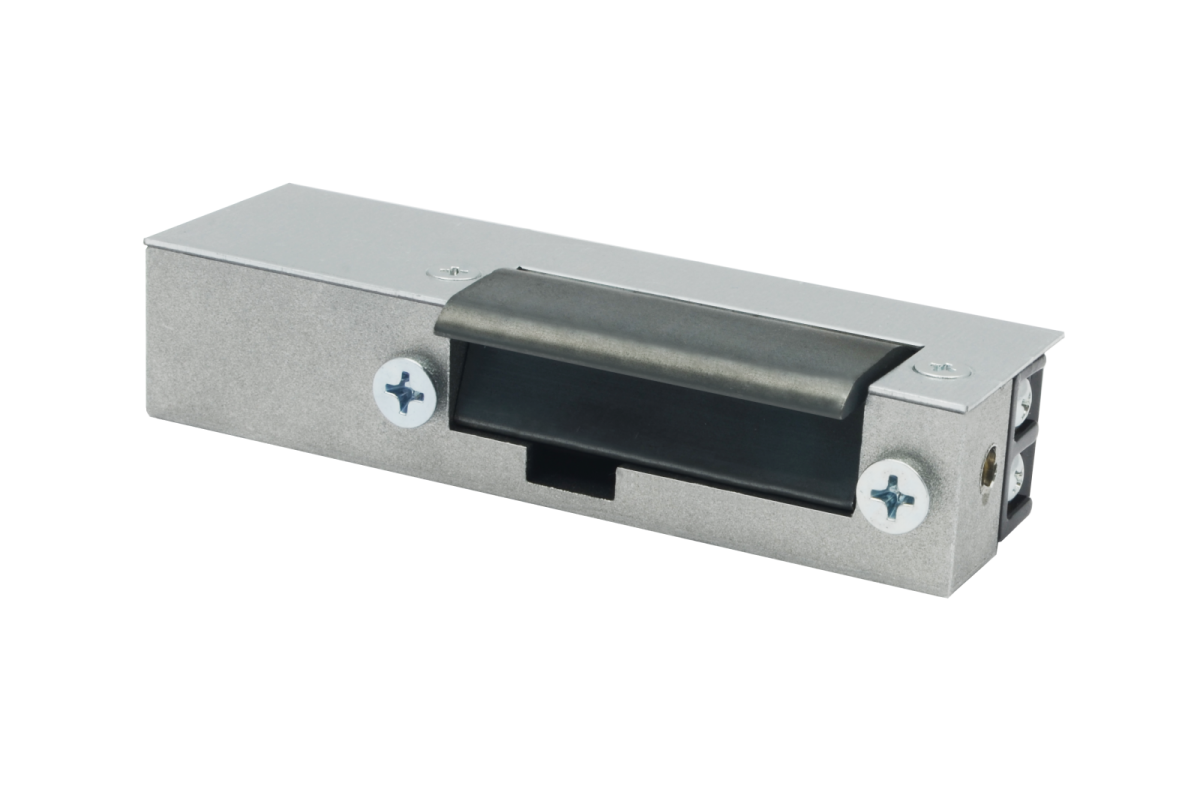

Die Elektro-Türöffner der Serie EL1 haben ein asymmetrisches Gehäuse und eine verstärkte Türöffnerfalle. Die Türöffnerfalle ist nicht einstellbar so dass sie viel haltbarer als die einstellbaren Türöffnerfallen ist. Die Elektro-Türöffner von Biratronik kommen in verschiedenen Arten von Türen (Holz-, Metall- und PVC-Türen), Pforten und Schränken zum Einsatz. Da sie mit den übrigen Elementen von Zutrittskontrollsystemen zusammenarbeiten, wie z. B. Gegensprechanlagen, Videosprechanlagen, Türsprechstellen, Kartenlesern und dgl., werden sie vorzugsweise in Mehrfamilien-, Büro- und Kaufhäusern verwendet.

Charakteristik:

  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)

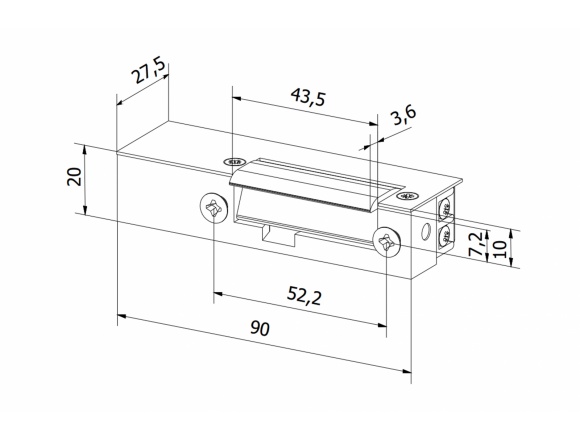

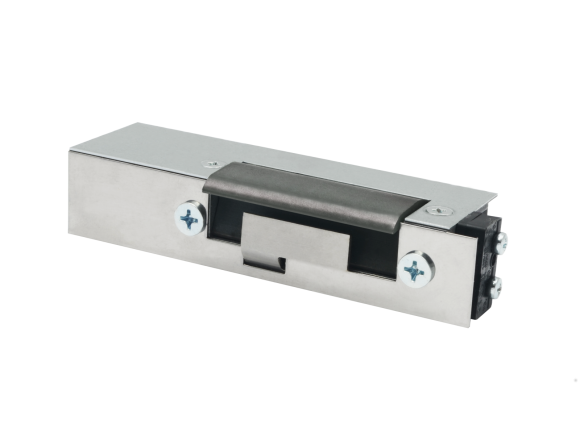

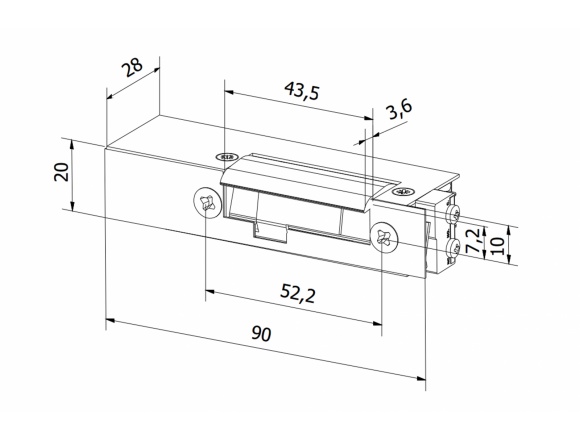

  • Abmessungen: Breite 20mm, Höhe 90mm, Tiefe 27,5mm, Abmessungen mit Schließkontrolle
    für Tür (KZ) 20mm x 97mm x 27,5mm
  • Festigkeit gegen Einbruch 6000 N (611kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen

Zusatzfunktionen:

  • Arbeitsstrom
  • mit Arretierung
  • mit mechanischer Entriegelung
  • mit Arretierung und mechanischer Entriegelung
  • Ruhestrom (normal geöffnet)
  • für Dauerbetrieb

Diese Modelle auch mit Rückmeldekontakt (KZ) und / oder Ausgleichsdiode
bei Überspannungen (Y)(Varistor).



12AC

12DC

12DC Ruhestrom

24AC/DC

24DC

24DC Ruhestrom

Index

EL1-001

EL1-005

EL1-009

EL1-010

EL1-014

EL1-018

Spannung Toleranzbereich (V)

8-14

8-14

8-14

18-26

18-26

18-26

Resistenz (Ohm)

13,2

27

60

70

155

230

Nennstromaufnahme AC (mA)

650

-

-

250

-

-

Nennstromaufnahme DC (mA)

-

440

200

330

150

100

Dauerbetrieb (100%ED)

nein

option

ja

nein

option

ja

Index Betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    12V 24V AC DC Arbeitsstrom Ruhestrom Mechanischer Entriegelung Arretierung Rückmeldekontakt Varistor Vorlast integrierten Auslaufschrägen
EL1-001 Arbeitsstrom                   asymmetrisches Stahl
EL1-002 Arbeitsstrom                 asymmetrisches Stahl
EL1-003 Arbeitsstrom                 asymmetrisches Stahl
EL1-004 Arbeitsstrom               asymmetrisches Stahl
EL1-001-Y Arbeitsstrom                 asymmetrisches Stahl
EL1-002-Y Arbeitsstrom               asymmetrisches Stahl
EL1-003-Y Arbeitsstrom               asymmetrisches Stahl
EL1-004-Y Arbeitsstrom             asymmetrisches Stahl
EL1-005 Niederstrom                   asymmetrisches Stahl
EL1-006 Niederstrom                 asymmetrisches Stahl
EL1-007 Niederstrom                 asymmetrisches Stahl
EL1-008 Niederstrom               asymmetrisches Stahl
EL1-005-Y Niederstrom                 asymmetrisches Stahl
EL1-006-Y Niederstrom               asymmetrisches Stahl
EL1-007-Y Niederstrom               asymmetrisches Stahl
EL1-008-Y Niederstrom             asymmetrisches Stahl
EL1-009 Ruhestrom                   asymmetrisches Stahl
EL1-009-Y Ruhestrom                 asymmetrisches Stahl
EL1-010 Arbeitsstrom                 asymmetrisches Stahl
EL1-011 Arbeitsstrom               asymmetrisches Stahl
EL1-012 Arbeitsstrom               asymmetrisches Stahl
EL1-013 Arbeitsstrom             asymmetrisches Stahl
EL1-010-Y Arbeitsstrom               asymmetrisches Stahl
EL1-011-Y Arbeitsstrom             asymmetrisches Stahl
EL1-012-Y Arbeitsstrom             asymmetrisches Stahl
EL1-013-Y Arbeitsstrom           asymmetrisches Stahl
EL1-014 Niederstrom                   asymmetrisches Stahl
EL1-015 Niederstrom                 asymmetrisches Stahl
EL1-016 Niederstrom                 asymmetrisches Stahl
EL1-017 Niederstrom               asymmetrisches Stahl
EL1-014-Y Niederstrom                 asymmetrisches Stahl
EL1-015-Y Niederstrom               asymmetrisches Stahl
EL1-016-Y Niederstrom               asymmetrisches Stahl
EL1-017-Y Niederstrom             asymmetrisches Stahl
EL1-018 Ruhestrom                   asymmetrisches Stahl
EL1-018-Y Ruhestrom                 asymmetrisches Stahl
EL1-001-KZ Arbeitsstrom               asymmetrisches Stahl
EL1-001-KZY Arbeitsstrom             asymmetrisches Stahl
EL1-005-KZ Niederstrom                 asymmetrisches Stahl
EL1-006-KZ Niederstrom               asymmetrisches Stahl
EL1-005-KZY Niederstrom               asymmetrisches Stahl
EL1-006-KZY Niederstrom             asymmetrisches Stahl
EL1-009-KZ Ruhestrom                 asymmetrisches Stahl
EL1-009-KZY Ruhestrom               asymmetrisches Stahl
EL1-010-KZ Arbeitsstrom               asymmetrisches Stahl
EL1-011-KZ Arbeitsstrom             asymmetrisches Stahl
EL1-010-KZY Arbeitsstrom             asymmetrisches Stahl
EL1-011-KZY Arbeitsstrom           asymmetrisches Stahl
EL1-014-KZ Niederstrom                 asymmetrisches Stahl
EL1-015-KZ Niederstrom               asymmetrisches Stahl
EL1-014-KZY Niederstrom               asymmetrisches Stahl
EL1-015-KZY Niederstrom             asymmetrisches Stahl
EL1-018-KZ Ruhestrom                 asymmetrisches Stahl
EL1-018-KZY Ruhestrom               asymmetrisches Stahl



Flat plates

  • made out of different materials: stainless steel, standard steel, anodized aluminum
  • polished, plated, galvanized or painted
a

Angle plates

  • ​made out of steel or stainless steel
  • plated, galvanized or painted
a

Boxes

  • ​made out of steel
  • galvanized or painted
  • front or side mounting
a

Special plates with latch bolt guide securing profile

  • made out of steel or stainless steel
  • plated, galvanized or painted
  • Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej
a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Mounting brackets for order
  • striking plates adapted to customer needs
