Bira serie ES1

Bira serie ES1

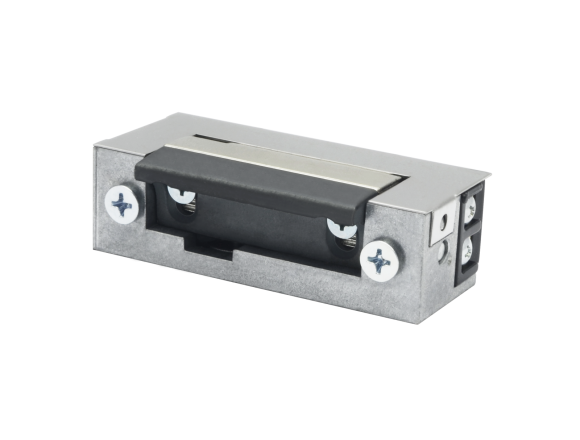

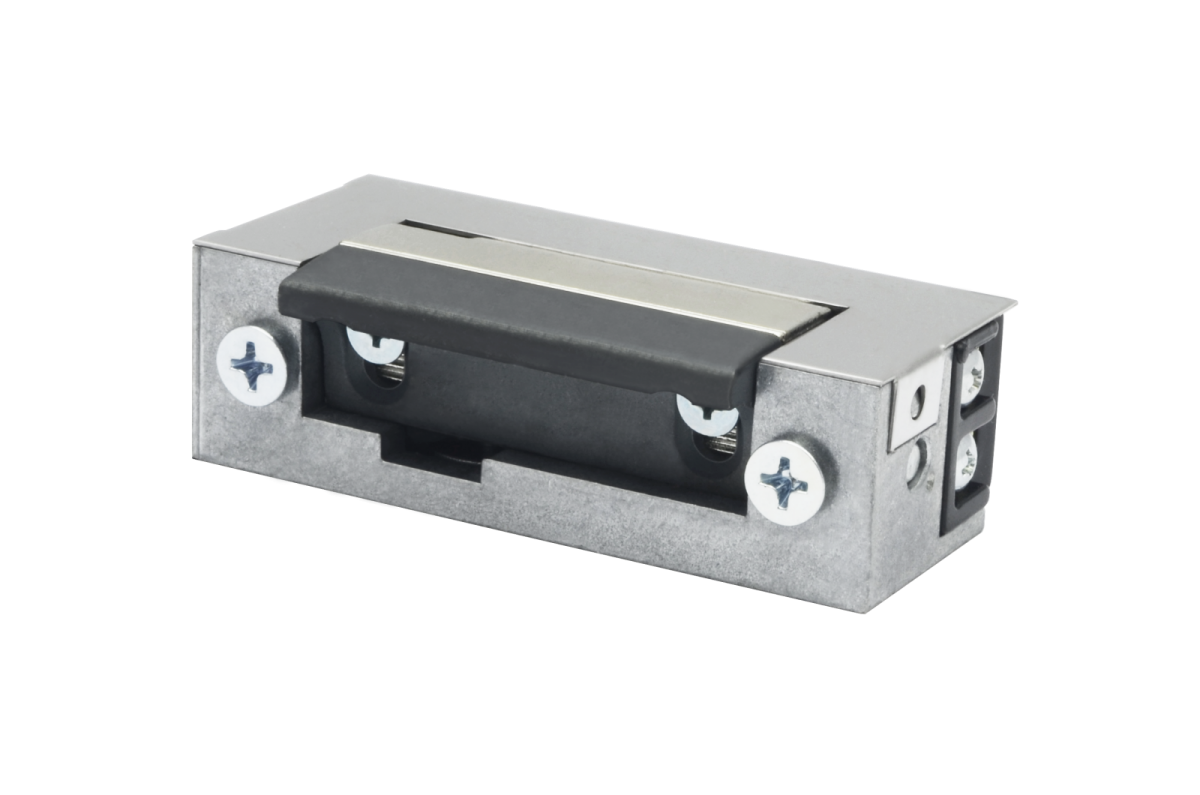

Die Elektro-Türöffner der Serie ES1, die in Holz-, Stahl-, Aluminium- und PVC-Türen, Pforten und Schränken anwendbar sind, haben eine symmetrische Bauform für einen einfachen Einbau in linke und rechte Türen. Ihr besonderes Merkmal ist eine im Bereich von 4 mm einstellbare, verstärkte Stahlfalle. Sie werden vorwiegend in Zutrittskontroll-, Alarm-, Zeiterfassungssystemen und dgl. verwendet.

Charakteristik:

  • Betriebsweise Arbeitsstrom (normal geschlossen)
  • Symmetrische Gehäuse

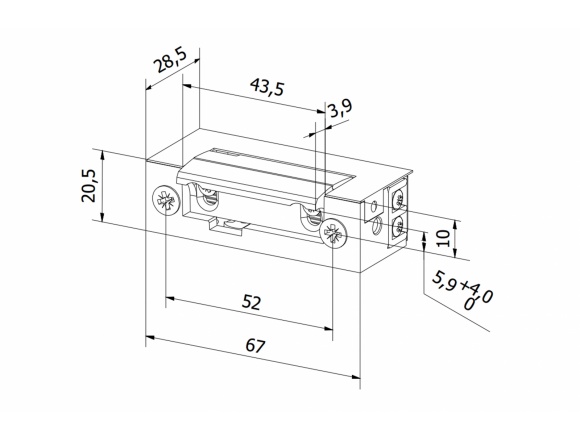

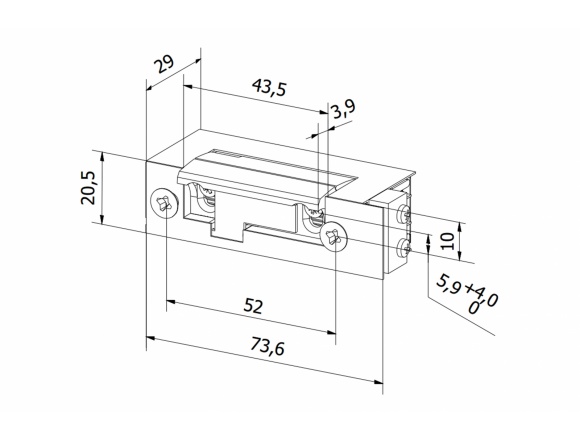

  • Abmessungen: Breite 20,5mm, Höhe 67mm, Tiefe 28,5mm, Abmessungen mit Rückmeldekontakt (KZ) 20,5 mm x 73,5mm x 28,5mm
  • Festigkeit gegen Aufbruch 3500 N (350 kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen
  • Türöffner ausgeführt aus Stahl
  • Regelung des Türöffners 4mm

Zusatzfunktionen:

  • Arbeitsstrom
  • mit Arretierung
  • mit mechanischer Entriegelung
  • mit Arretierung und mechanischer Entriegelung
  •  für Dauerbetrieb

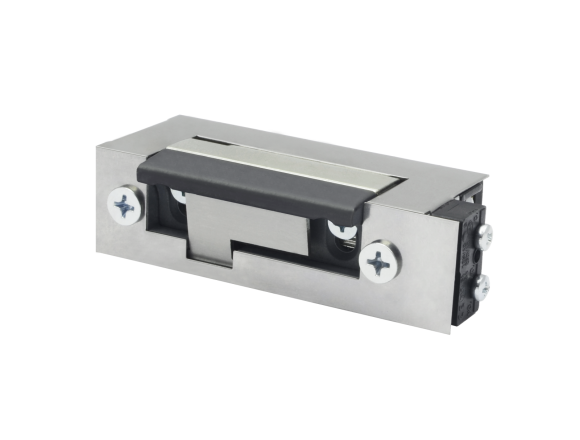

Diese Modelle auch mit Rückmeldekontakt (KZ) und / oder Ausgleichsdiode
bei Überspannungen (Y) (Varistor).



12AC

12DC

12DC Ruhestrom

24AC/DC

24DC Ruhestrom

Index ES1-001 ES1-005 - ES1-010 -
Spannung Toleranzbereich (V) 10-14 10-14 -

AC 22-26

DC 20-26

-
Resistenz (Ohm) 23,1 43 - 137 -
Nennstromaufnahme AC (mA) 400 - - 150 -
Nennstromaufnahme DC (mA) 480 260 - 170 -
Dauerbetrieb (100%ED) nein option - nein -
Index betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    12V 24V AC DC Arbeitsstrom Ruhestrom

Mechanischer Entriegelung

Arretierung Rückmeldekontakt Varistor Vorlast integrierten Auslaufschrägen
ES1-001 Arbeitsstrom                 symmetrische verstellbare Stahlfalle
ES1-002 Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-003 Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-004 Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-001-Y Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-002-Y Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-003-Y Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-004-Y Arbeitsstrom           symmetrische verstellbare Stahlfalle
ES1-005 Niederstrom                   symmetrische verstellbare Stahlfalle
ES1-006 Niederstrom                 symmetrische verstellbare Stahlfalle
ES1-007 Niederstrom                 symmetrische verstellbare Stahlfalle
ES1-008 Niederstrom               symmetrische verstellbare Stahlfalle
ES1-005-Y Niederstrom                 symmetrische verstellbare Stahlfalle
ES1-006-Y Niederstrom               symmetrische verstellbare Stahlfalle
ES1-007-Y Niederstrom               symmetrische verstellbare Stahlfalle
ES1-008-Y Niederstrom             symmetrische verstellbare Stahlfalle
ES1-015 Dauerbetrieb (100%ED)                   symmetrische verstellbare Stahlfalle
ES1-015-Y Dauerbetrieb (100%ED)                 symmetrische verstellbare Stahlfalle
ES1-010 Arbeitsstrom                 symmetrische verstellbare Stahlfalle
ES1-011 Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-012 Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-013 Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-010-Y Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-011-Y Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-012-Y Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-013-Y Arbeitsstrom           symmetrische verstellbare Stahlfalle
ES1-001-KZ Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-002-KZ Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-001-KZY Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-002-KZY Arbeitsstrom           symmetrische verstellbare Stahlfalle
ES1-005-KZ Niederstrom                 symmetrische verstellbare Stahlfalle
ES1-006-KZ Niederstrom               symmetrische verstellbare Stahlfalle
ES1-005-KZY Niederstrom               symmetrische verstellbare Stahlfalle
ES1-006-KZY Niederstrom             symmetrische verstellbare Stahlfalle
ES1-015-KZ Dauerbetrieb (100%ED)                 symmetrische verstellbare Stahlfalle
ES1-015-KZY Dauerbetrieb (100%ED)               symmetrische verstellbare Stahlfalle
ES1-010-KZ Arbeitsstrom               symmetrische verstellbare Stahlfalle
ES1-011-KZ Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-010-KZY Arbeitsstrom             symmetrische verstellbare Stahlfalle
ES1-011-KZY Arbeitsstrom           symmetrische verstellbare Stahlfalle



Flat plates

  • made out of different materials: stainless steel, standard steel, anodized aluminum
  • polished, plated, galvanized or painted
a

Angle plates

  • ​made out of steel or stainless steel
  • plated, galvanized or painted
a

Boxes

  • ​made out of steel
  • galvanized or painted
  • front or side mounting
a

Special plates with latch bolt guide securing profile

  • made out of steel or stainless steel
  • plated, galvanized or painted
  • Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej
a

Blachy do wmurowania

Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Mounting brackets for order
  • striking plates adapted to customer needs
