Hartte serie SHD

Hartte serie SHD

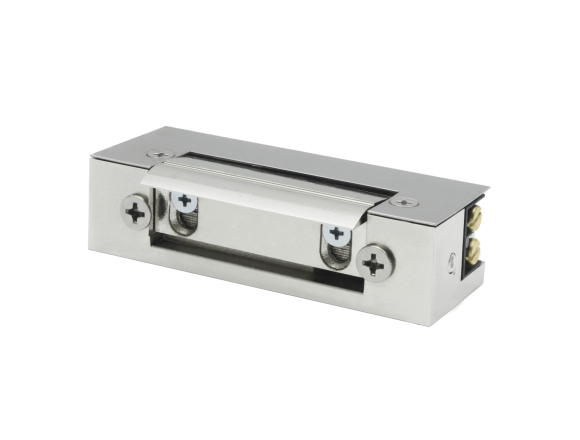

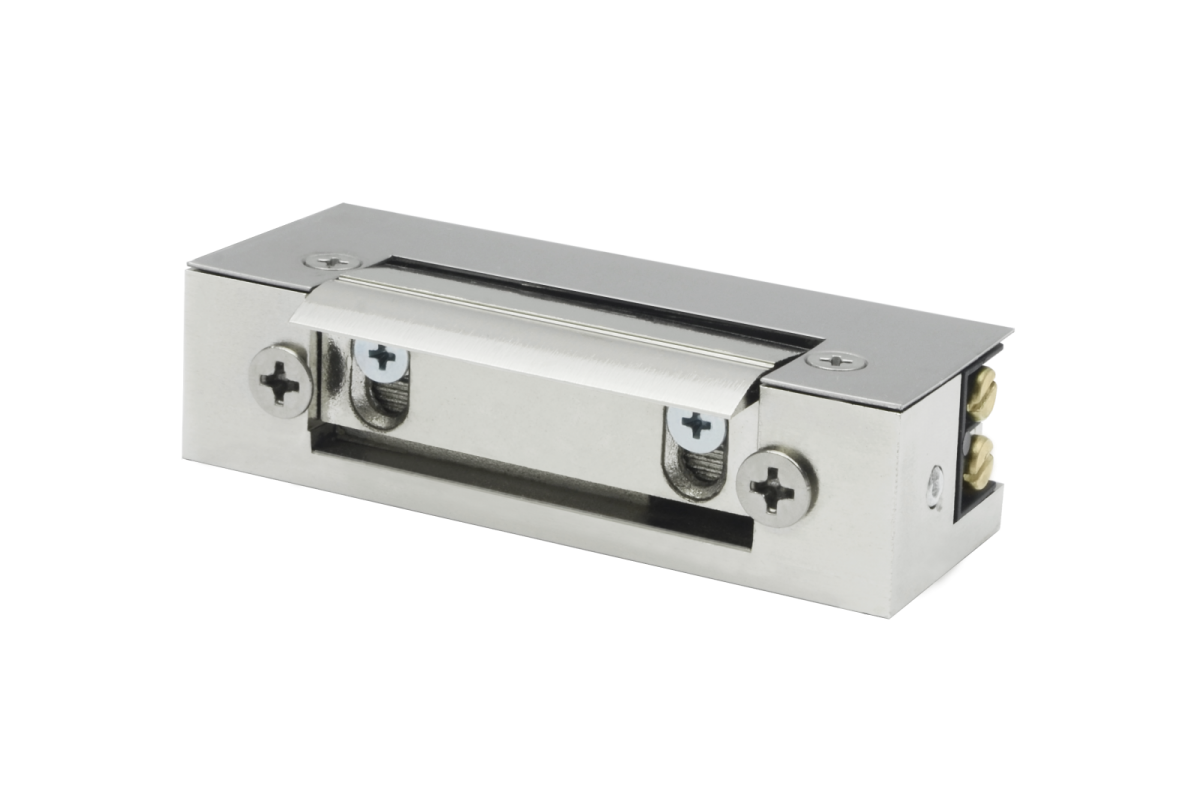

Die universellen Elektro-Türöffner der Serie SHD sind für den Einsatz in allen Arten von Feuer-, Brand- und Rauchschutztüren, in der Feuerwiderstandsklasse EI60 nach der Verordnung CPR 305/2011, sowie nach der harmonisierten Norm 14846 für Elektro-Türöffner geprüft.
Sie verfügen über eine im Bereich von 4 mm einstellbare Falle und ein symmetrisches Gehäuse, das die Vorbereitung der Aussparungen in den Zargen der Brandschutztüren vereinfacht und die Montage in rechten und linken Türen beschleunigt.

Charakteristik:

  • Brandschutzklasse EI60 geprüft nach DIN EN 14846:2008
  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)
  • Symmetrische Gehäuse

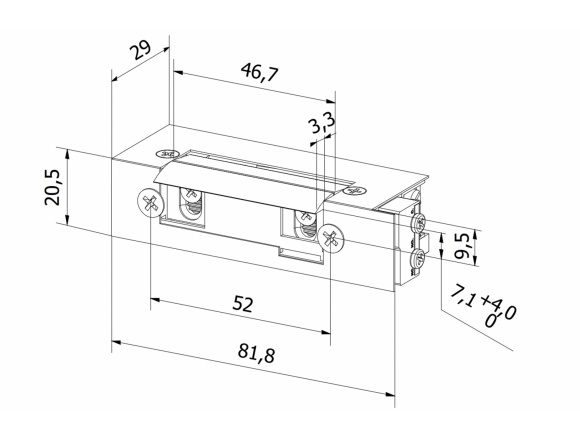

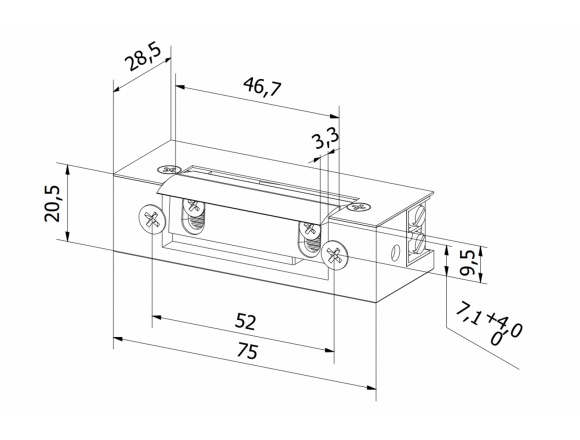

  • Abmessungen: Breite 20,5mm, Höhe 75mm, Tiefe 28,5mm, Abmessungen mit Rückmeldekontakt (M) 20,5mm x 81,2mm x 28,5mm
  • Festigkeit gegen Aufbruch 3500 N (350kg)
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen
  • Falle 4mm verstellbar

Zusatzfunktionen:

  • Arbeitsstrom (normal geschlossen)
  • Ruhestrom (normal geöffnet) (Montage mit zusätzlichem Schloss)
  • niederstrom Modelle

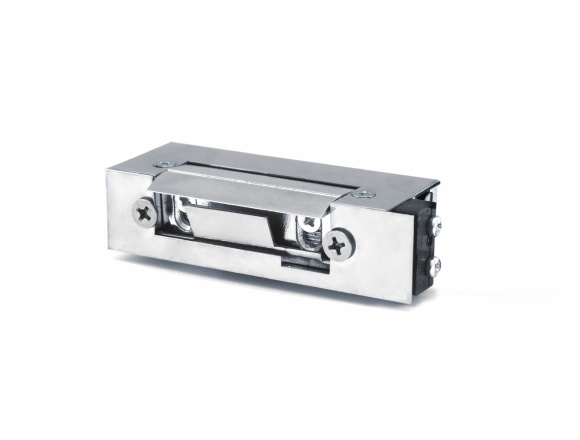

Diese Modelle auch mit Rückmeldekontakt (M) und / oder Ausgleichsdiode
bei Überspannungen (V) (Varistor)



12AC/DC

12DC

12DC Ruhestrom

24AC/DC

24DC

24DC Ruhestrom

Index

SHD12U

SHD12N

SHD12R

SHD24U

SHD24N

SHD24R

Spannung Toleranzbereich (V)

10-14

10-14

10-14

AC 21-26
DC 20-26

20-26

20-26

Resistenz (Ohm)

21

38

63

130

150

250

Nennstromaufnahme AC (mA)

400

-

-

130

-

-

Nennstromaufnahme DC (mA)

570

320

190

180

160

100

Dauerbetrieb (100%ED)

nein

option

ja

nein

option

ja

Index Betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    12V 24V AC DC Arbeitsstrom Ruhestrom

Mechanischer Entriegelung

Arretierung Rückmeldekontakt Varistor Vorlast intergrierten Auslaufschrägen
SHD12U Arbeitsstrom                 symmetrische verstellbare Stahlfalle
SHD12UV Arbeitsstrom               symmetrische verstellbare Stahlfalle
SHD12N Niederstrom                   symmetrische verstellbare Stahlfalle
SHD12NV Niederstrom                 symmetrische verstellbare Stahlfalle
SHD12R Ruhestrom                   symmetrische verstellbare Stahlfalle
SHD12RV Ruhestrom                 symmetrische verstellbare Stahlfalle
SHD24U Arbeitsstrom                 symmetrische verstellbare Stahlfalle
SHD24UV Arbeitsstrom               symmetrische verstellbare Stahlfalle
SHD24N Niederstrom                   symmetrische verstellbare Stahlfalle
SHD24NV Niederstrom                 symmetrische verstellbare Stahlfalle
SHD24R Ruhestrom                   symmetrische verstellbare Stahlfalle
SHD24RV Ruhestrom                 symmetrische verstellbare Stahlfalle
SHD12UM Arbeitsstrom               symmetrische verstellbare Stahlfalle
SHD12UMV Arbeitsstrom             symmetrische verstellbare Stahlfalle
SHD12NM Niederstrom                 symmetrische verstellbare Stahlfalle
SHD12NMV Niederstrom               symmetrische verstellbare Stahlfalle
SHD12RM Ruhestrom                 symmetrische verstellbare Stahlfalle
SHD12RMV Ruhestrom               symmetrische verstellbare Stahlfalle
SHD24UM Arbeitsstrom               symmetrische verstellbare Stahlfalle
SHD24UMV Arbeitsstrom             symmetrische verstellbare Stahlfalle
SHD24NM Niederstrom                 symmetrische verstellbare Stahlfalle
SHD24NMV Niederstrom               symmetrische verstellbare Stahlfalle
SHD24RM Ruhestrom                 symmetrische verstellbare Stahlfalle
SHD24RMV Ruhestrom               symmetrische verstellbare Stahlfalle
