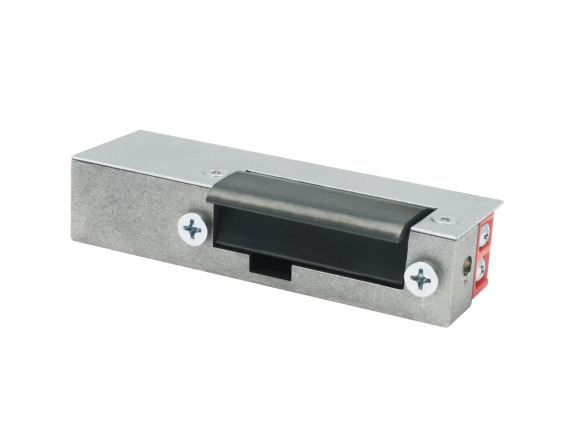

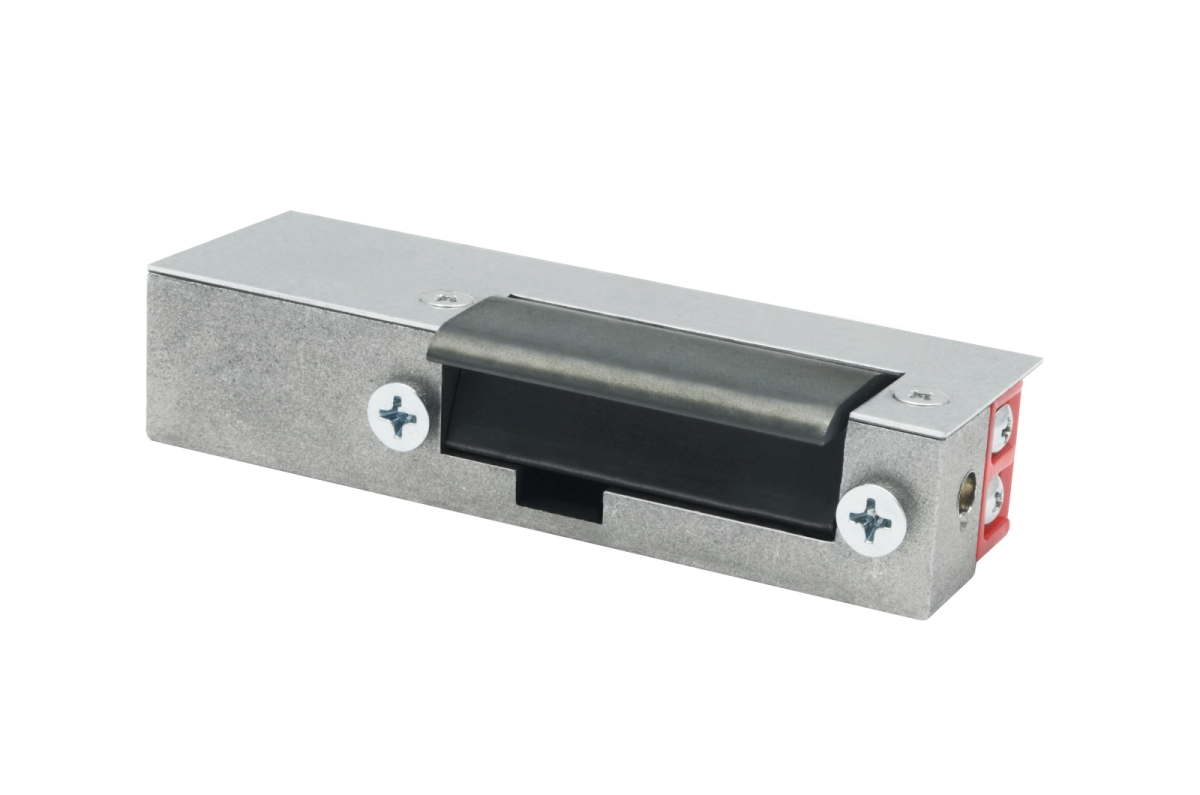

Bira serie ELP

Bira serie ELP
Download product card

Die Elektro-Türöffner der Serie ELP sind für Rauch- und Feuerschutztüren aus Holz, in der Feuerwiderstandsklasse EI30 konzipiert. Sie sind nach der Verordnung CPR 305/2011 sowie nach der harmonisierten Norm 14846 für Elektro-Türöffner geprüft.
Diese Serie zeichnet sich durch eine asymmetrische Bauform und eine nicht einstellbare Metallfalle aus. Das Produkt ist für linke und rechte Türen einsetzbar.

Charakteristik:

  • für hölzern Brandschutztüren EI30 geprüft nach DIN EN 14846:2008
  • Betriebsweise Arbeitsstrom (normal geschlossen) oder Ruhestrom (normal geöffnet)

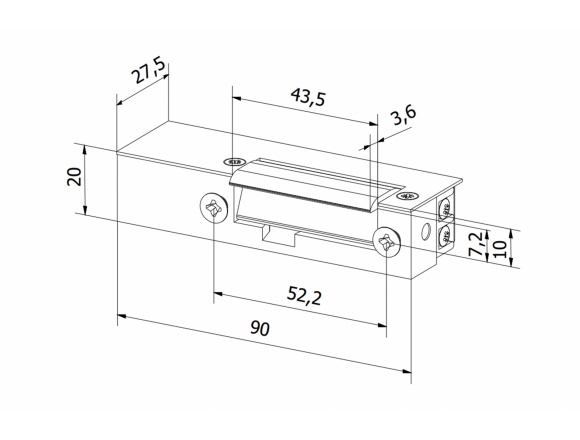

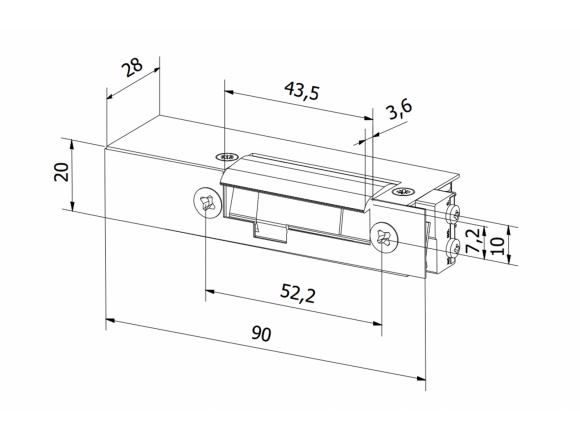

  • Abmessungen: Breite 20 mm, Höhe 90mm, Tiefe 27,5mm, Abmessungen mit Schließkontrolle für Tür (M) 20mm x 97mm x 28mm
  • Festigkeit gegen Aufbruch Klasse 2
  • Mechanische Beständigkeit Öffnungszyklen 200.000
  • für linksseitige und rechtsseitige Türen

Zusatzfunktionen:

  • Arbeitsstrom (normal geschlossen)
  • Ruhestrom (normal geöffnet) (Montage mit zusätzlichem Schloss)
  • niederstrom Modelle

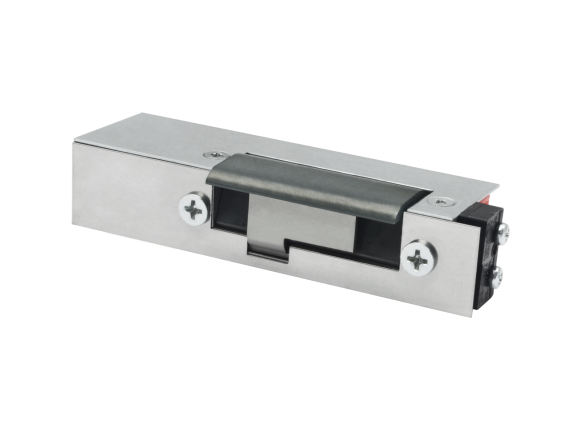

Diese Modelle auch mit Rückmeldekontakt (M) und / oder Ausgleichsdiode
bei Überspannungen (Y) (Varistor).



12AC

12DC

24AC/DC

24AC
Index ELP-001 ELP-005 ELP-010 ELP-014
Spannung Toleranzbereich (V) 8-14 8-14 18-26 18-26
Resistenz (Ohm) 13,2 27 70 155
Nennstromaufnahme AC (mA) 640 - 240 -
Nennstromaufnahme DC (mA) - 440 340 150
Dauerbetrieb (100%ED) nein option nein option
Index Betriebsweise Betriebsnennspannung Arbeitsmodus Zusatzfunktionen Gehäuse Falle
    12V 24V AC DC Arbeitsstrom Ruhestrom

Mechanischer Entriegelung

 Arretierung Rückmeldekontakt Varistor Vorlast integrierten Auslaufschrägen
ELP-001 Arbeitsstrom ●   ●   ●               asymmetrische stahl
ELP-001-Y Arbeitsstrom ●   ●   ●         ●     asymmetrische stahl
ELP-005 Niederstrom ●     ● ●               asymmetrische stahl
ELP-005-Y Niederstrom ●     ● ●         ●     asymmetrische stahl
ELP-009 Ruhestrom ●     ●   ●             asymmetrische stahl
ELP-009-Y Ruhestrom ●     ●   ●       ●     asymmetrische stahl
ELP-010 Arbeitsstrom   ● ● ● ●               asymmetrische stahl
ELP-010-Y Arbeitsstrom   ● ● ● ●         ●     asymmetrische stahl
ELP-014 Niederstrom   ●   ● ●               asymmetrische stahl
ELP-014-Y Niederstrom   ●   ● ●         ●     asymmetrische stahl
ELP-018 Ruhestrom   ●   ●   ●             asymmetrische stahl
ELP-018-Y Ruhestrom   ●   ●   ●       ●     asymmetrische stahl
ELP-001-KZ Arbeitsstrom ●   ●   ●       ●       asymmetrische stahl
ELP-001-KZY Arbeitsstrom ●   ●   ●       ● ●     asymmetrische stahl
ELP-005-KZ Niederstrom ●     ● ●       ●       asymmetrische stahl
ELP-005-KZY Niederstrom ●     ● ●       ● ●     asymmetrische stahl
ELP-009-KZ Ruhestrom ●     ●   ●     ●       asymmetrische stahl
ELP-009-KZY Ruhestrom ●     ●   ●     ● ●     asymmetrische stahl
ELP-010-KZ Arbeitsstrom   ● ● ● ●       ●       asymmetrische stahl
ELP-010-KZY Arbeitsstrom   ● ● ● ●       ● ●     asymmetrische stahl
ELP-014-KZ Niederstrom   ●   ● ●       ●       asymmetrische stahl
ELP-014-KZY Niederstrom   ●   ● ●       ● ●     asymmetrische stahl
ELP-018-KZ Ruhestrom   ●   ●   ●     ●       asymmetrische stahl
ELP-018-KZY Ruhestrom   ●   ●   ●     ● ●     asymmetrische stahl



Flat plates
  • made out of different materials: stainless steel, standard steel, anodized aluminum
  • polished, plated, galvanized or painted
 a

Angle plates
  • ​made out of steel or stainless steel
  • plated, galvanized or painted
 a

Boxes
  • ​made out of steel
  • galvanized or painted
  • front or side mounting
 a

Special plates with latch bolt guide securing profile
  • made out of steel or stainless steel
  • plated, galvanized or painted
  • Wykonane ze stali nierdzewnej lub zwykłej ocynkowanej, niklowanej lub lakierowanej
 a

Blachy do wmurowania

 Wykonane ze stali zwykłej ocynkowanej, montowane w furtkach
Mounting brackets for order
  • striking plates adapted to customer needs

:
